FIBER ZX-3030FL laserskärmaskin - 800 W, 300 × 280 mm
JPT luftkyld källa, Au3Tech A50M och NexCut X1 huvud för små metalldelar.
Skär metall efter dina egna mönster
Skapa tekniska element, skyltar och husdelar på din egen FIBER skärmaskin. Laserteknik ger dig friheten att implementera konturer, hål och arrangemang av flera detaljer i ett projekt.

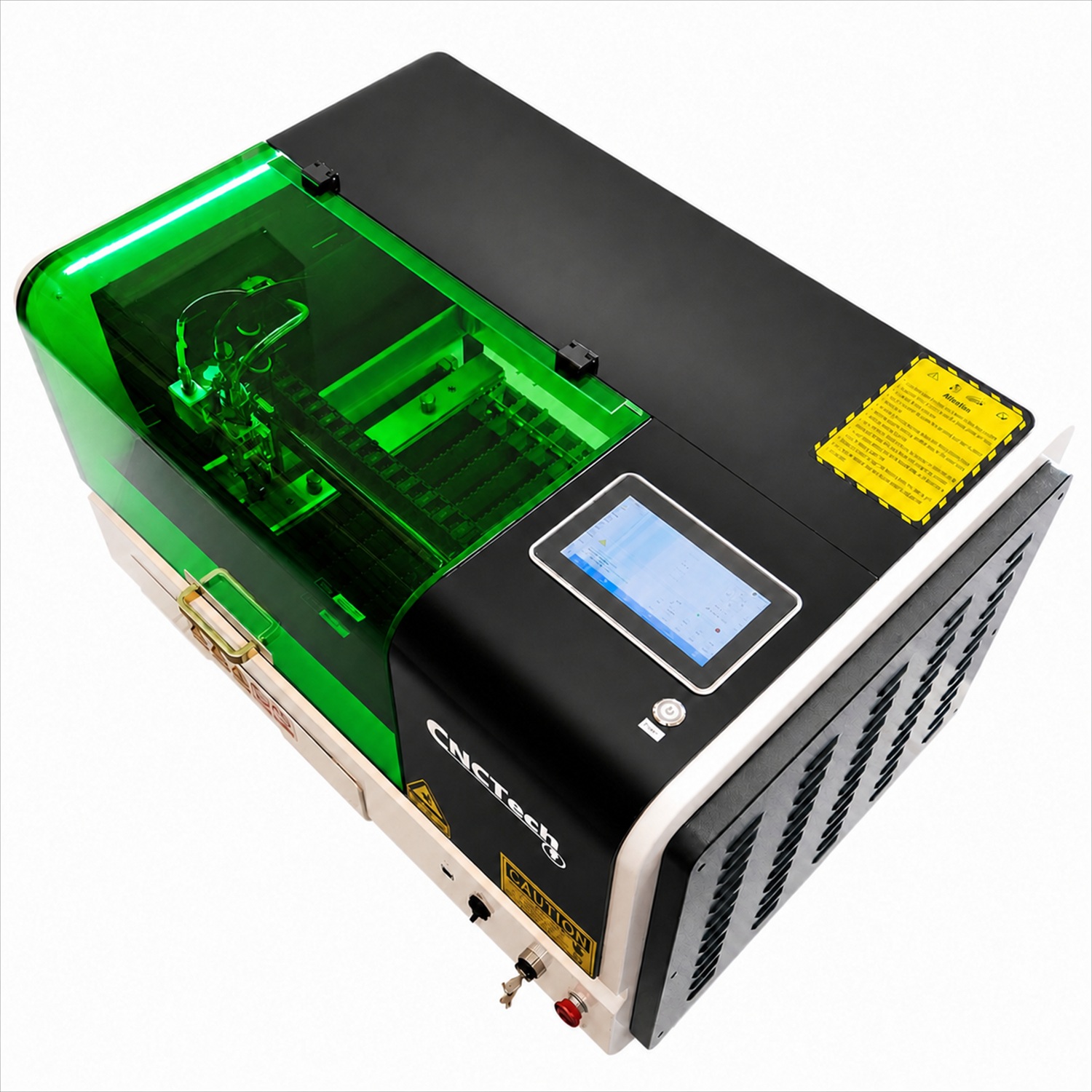

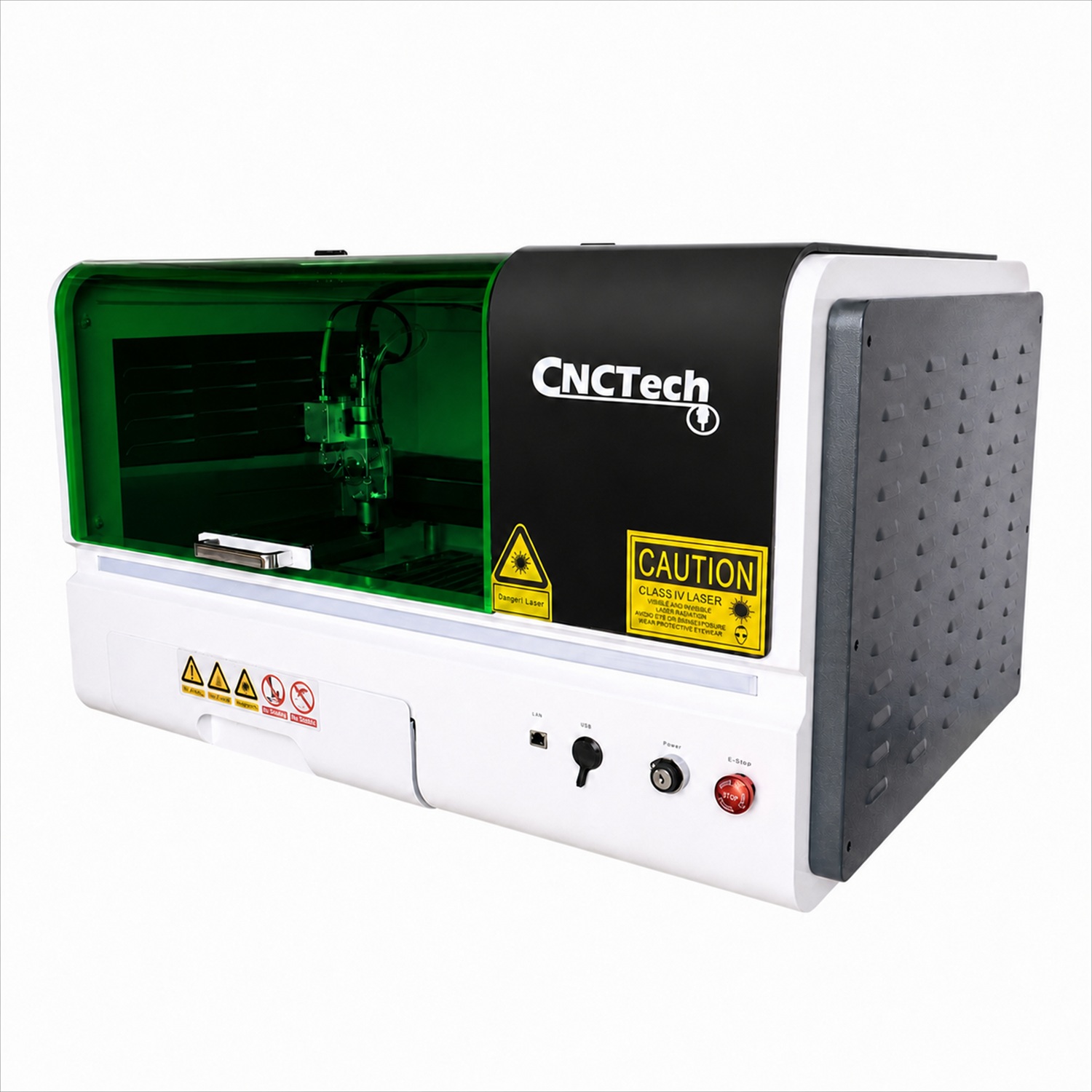

ZX-3030FL är en sluten FIBER-fräs med kraften hos 800 W och den effektiva skärytan av 300 × 280 mm. Den är avsedd för små detaljer, prototyper och korta serier av kolstål, rostfritt stål, aluminium och mässing. Formatet motsvarar plåtar, handtag, fronter, paneler och huselement förberedda innan vidare bearbetning. Källa JPT YDFLC-800-L-A-S-05 har egen luftkylning. Au3Tech A50M-huvudet använder manuell fokusering och kapacitiv ytspårning, och MCC200-systemet med NexCut X1 låter dig styra projektet och parametrarna från en dator eller pekpanel.
Din egen metallskärning öppnar möjligheten att göra prototyper, korta serier och aktuella beställningar. Du har kontroll över projektets geometri och organisationen av arbetet i anläggningen.
De viktigaste fördelarna
Skärning av metall i ett kompakt format
JPT YDFLC-800-L-A-S-05 är en FIBER CW-källa med en optisk effekt på 800 W och en nominell våglängd på 1080 nm. Du kan skapa skyltar, paneler, handtag och prototyper på din egen maskin.
Fokusjustering och arkspårning
Manuell justering av A50M-huvudet låter dig justera brännpunkten efter typen och tjockleken på plåten. Utbytbar skyddsoptik gör det lättare att manövrera huvudet under efterföljande projekt.
Filer och parametrar på ett ställe
Från datorn kan du förbereda ett jobb, importera parametrar från maskinen och ställa in lager, effekt, hastighet, gas och klipphöjd. Kontroll över projektet gör det lättare att producera efterföljande versioner av detaljen och upprepa förberedda beställningar.
Ett bekvämt fält för dina projekt
De tandade remsorna minskar kontaktytan mellan plåten och stödet. Du kan implementera ett enstaka projekt eller ett arrangemang av flera delar i den tillgängliga arbetsytan.
Kompakt design för egen produktion
Tre Leadshine DM415S digitala stegkontroller fungerar med en modulär remdrift. Du har en egen arbetsstation för tekniska projekt, prototyper och korta serier.
Gastryckskontroll
SMC ITV1060-312L proportionell regulator hjälper till att upprätthålla det inställda arbetsgastrycket. Denna utrustning är användbar när man arbetar med stål och andra metaller avsedda för maskinen.
Idéer för applikationer
Prototyper och korta serier
Delar för konstruktionsverifiering och efterföljande versioner av projektet.
Tekniska detaljer
Handtag, paneler, konsoler och huselement.
Reklam och markeringar
Plaketter, skyltar och dekorationer av metall.
Källa JPT
800 W, kontinuerlig våg och luftkylning
JPT YDFLC-800-L-A-S-05 är en FIBER CW-källa med en optisk effekt på 800 W och en nominell våglängd på 1080 nm. Egen luftkylning eliminerar en separat kyl- och vatteninstallation. JPT luftkylda källan skapar en kompakt station för små metalldelar.
Du kan skapa skyltar, paneler, handtag och prototyper på din egen maskin.

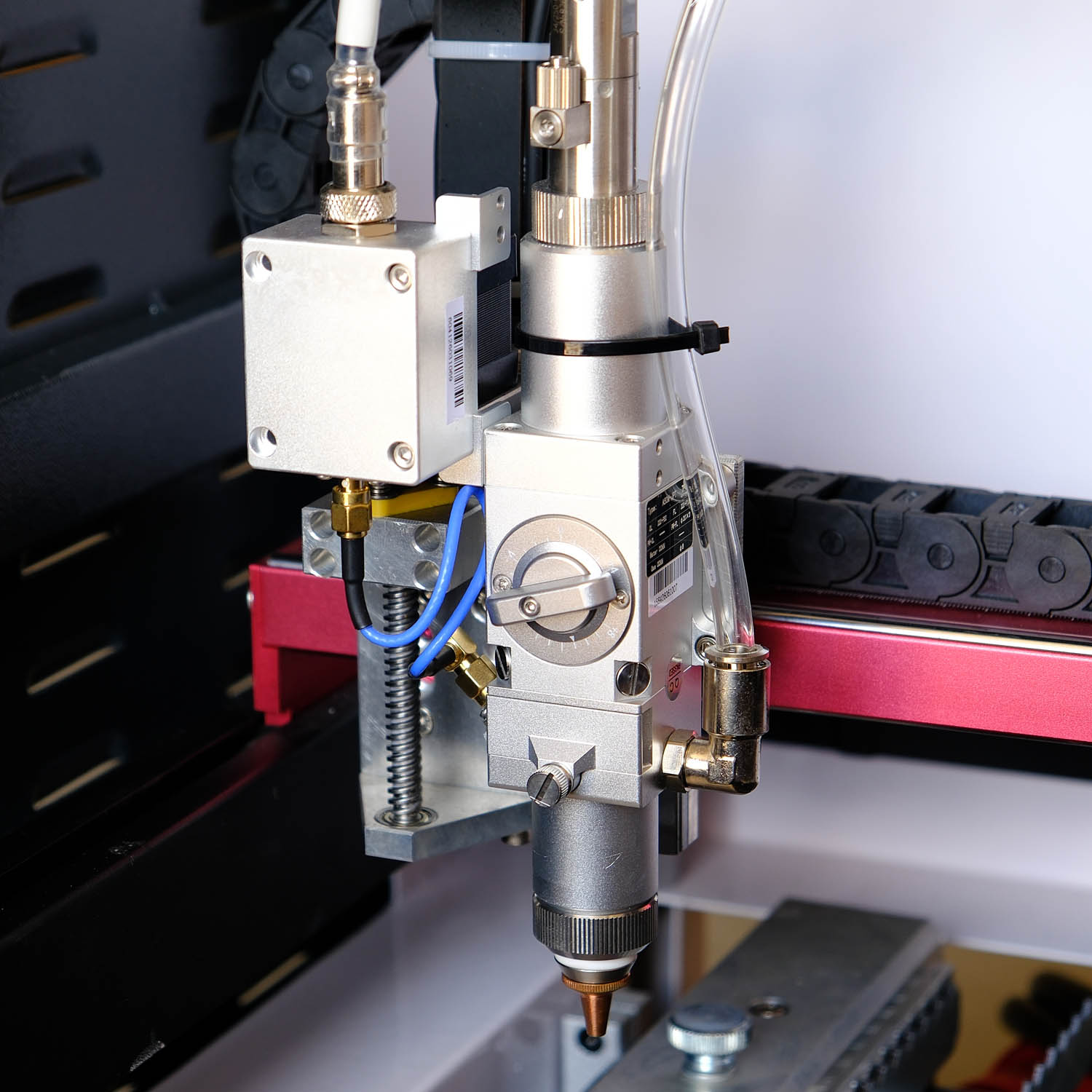

Au3Tech A50M huvud
Manuell fokusering och kapacitiv spårning
Manuell justering av A50M-huvudet låter dig justera brännpunkten efter typen och tjockleken på plåten. Det kapacitiva systemet spårar ytan och styr munstycksavståndet under drift. Manuell fokusering fungerar med kapacitiv ytspårning. Detta ger dig kontroll över brännpunkten och huvudhöjden.
Utbytbar skyddsoptik gör det lättare att manövrera huvudet under efterföljande projekt.

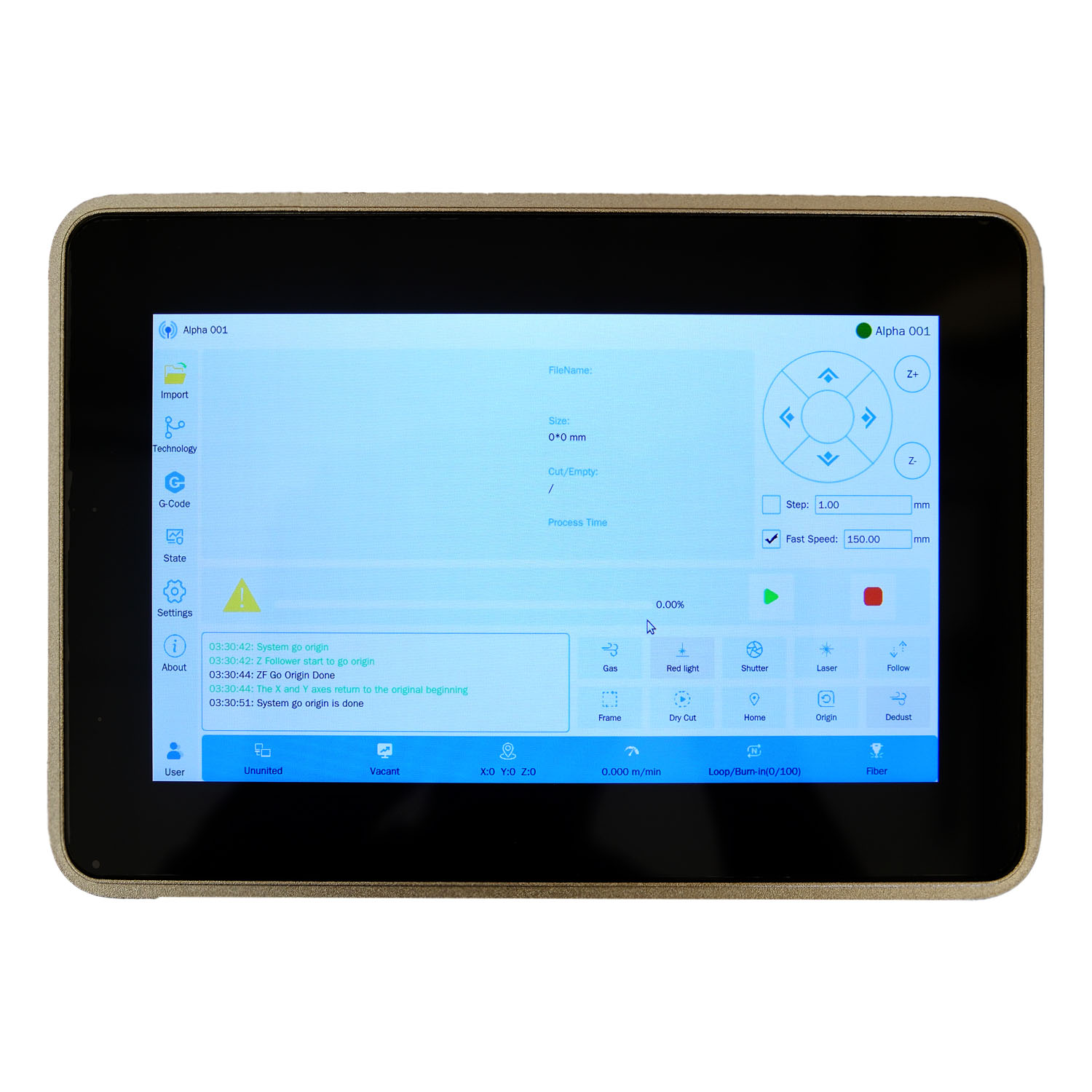

Styrning och program
MCC200 + NexCut X1 med dator eller panel

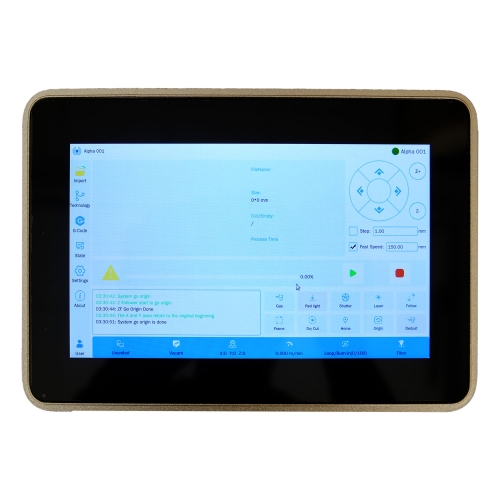

Från datorn kan du förbereda ett jobb, importera parametrar från maskinen och ställa in lager, effekt, hastighet, gas och klipphöjd. Pekpanelen möjliggör målsökning, positionering och offline-filhantering. Programvaran kopplar samman designen med enhetens drift. Du kan organisera geometri och jobbparametrar i en gemensam miljö.
Kontroll över projektet gör det lättare att producera efterföljande versioner av detaljen och upprepa förberedda beställningar.

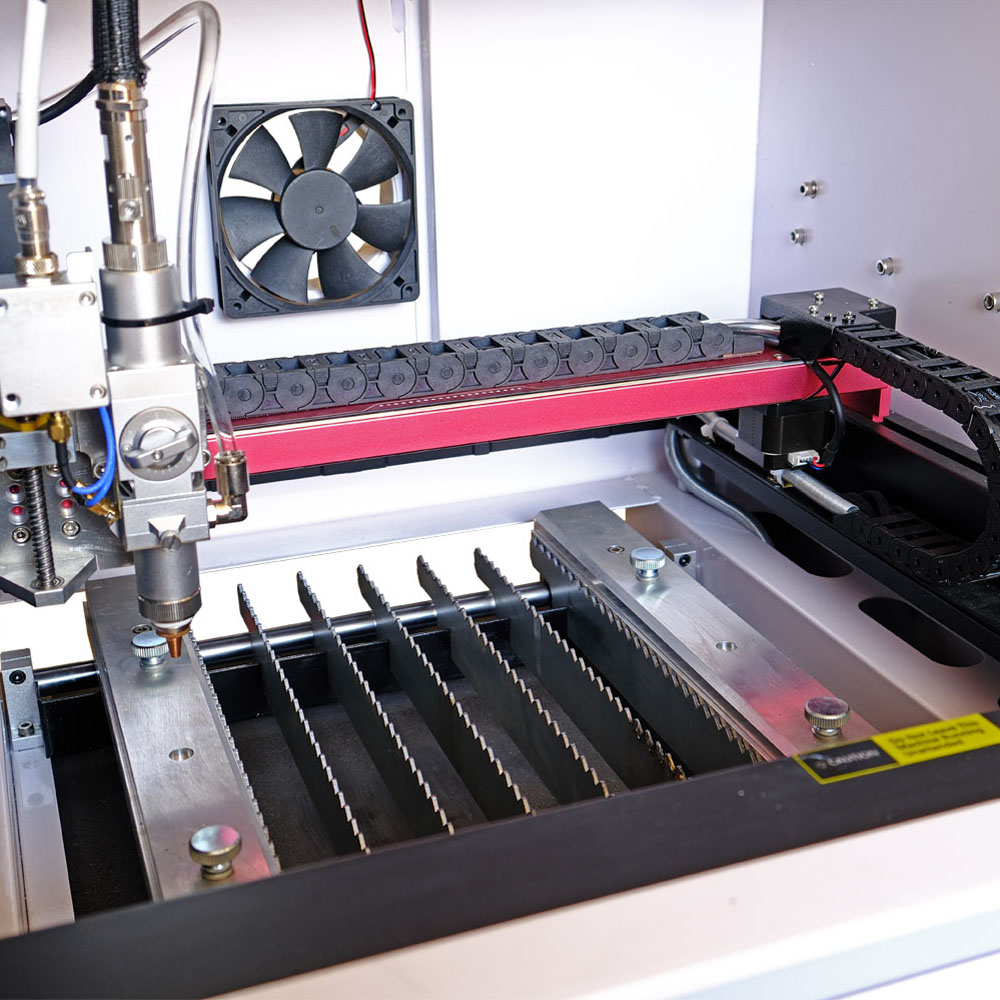

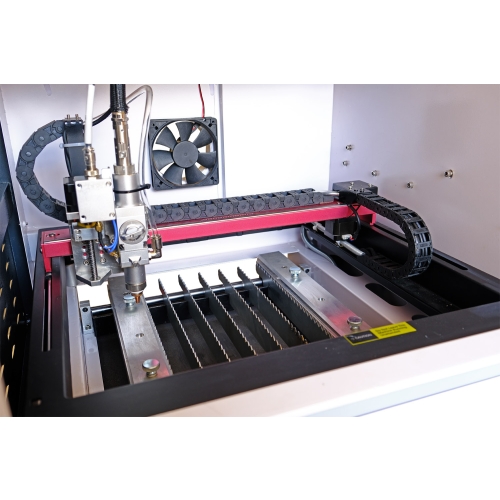

Arbetsbord
Knivstöd och liten avfallslåda

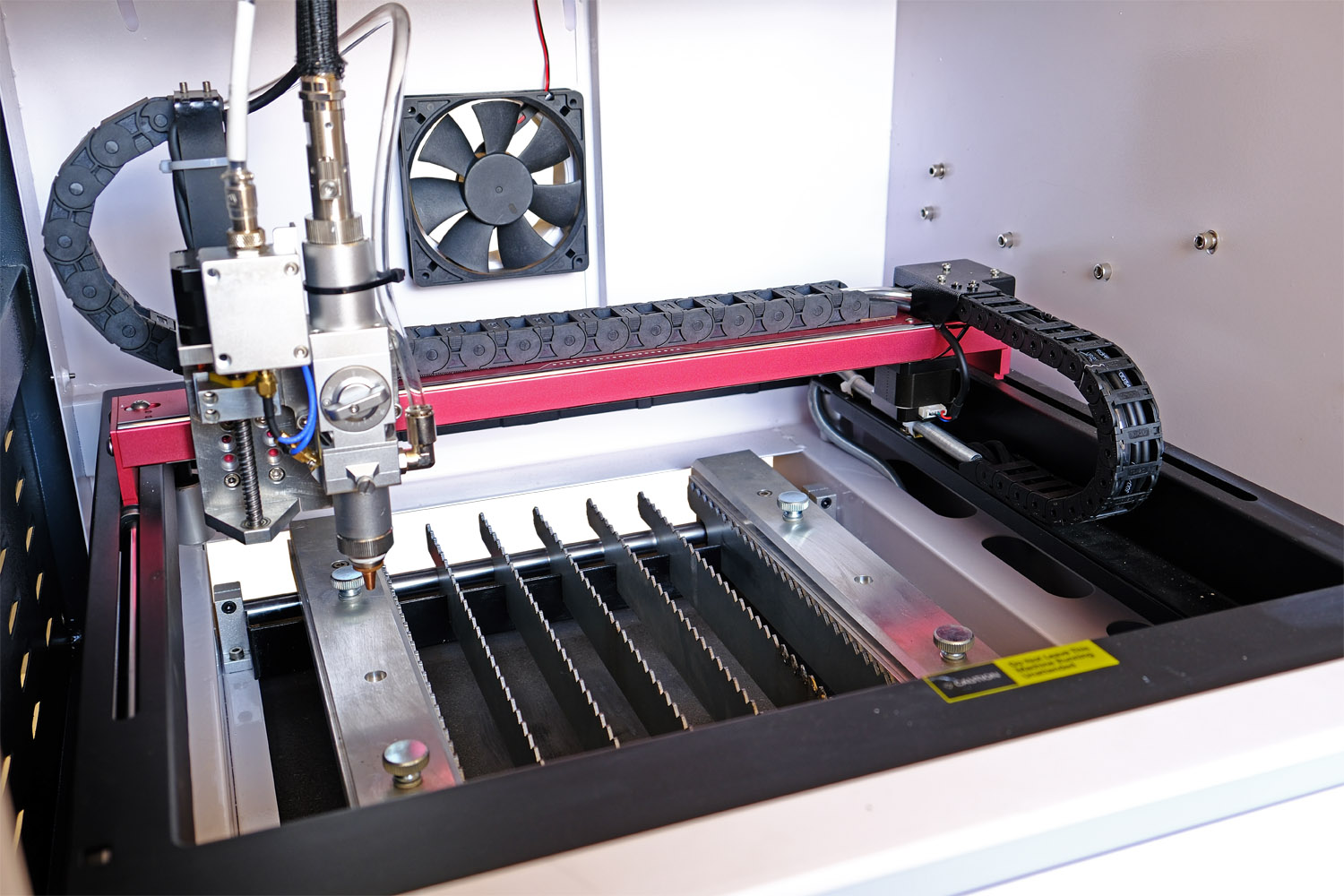

De tandade remsorna minskar kontaktytan mellan plåten och stödet. Remsorna på båda sidor av bordet hjälper till att säkra materialet. Bordet ger plats för material och arrangemang av detaljer. Dess design stöder organisationen av lastning, bearbetning och mottagande av färdiga element.
Du kan implementera ett enstaka projekt eller ett arrangemang av flera delar i den tillgängliga arbetsytan.
Kör och ram
Modulär remtransmission i kompakt design

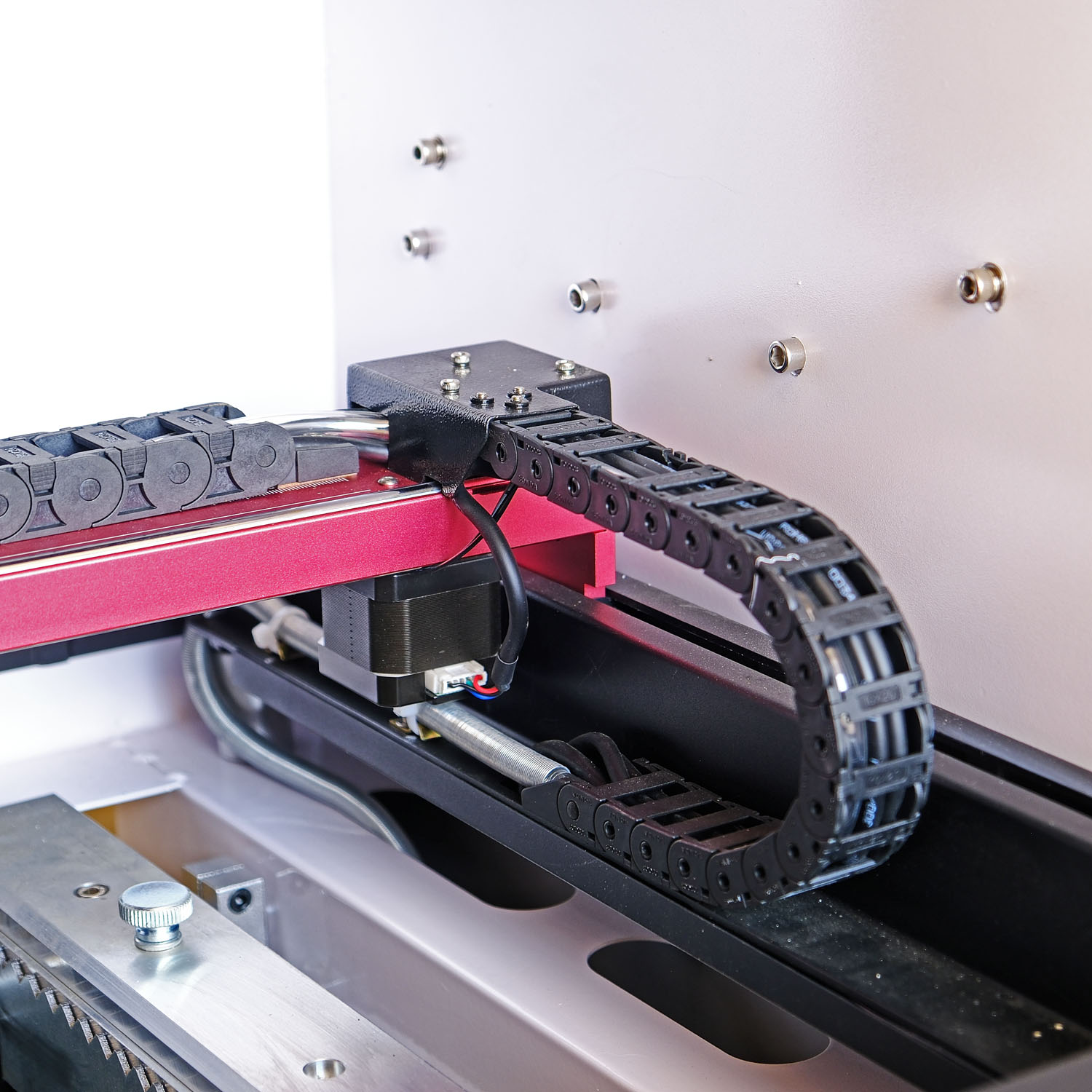

Tre Leadshine DM415S digitala stegkontroller fungerar med en modulär remdrift. Ramen av aluminiumlegering och det stängda huset skapar en kompakt maskin med dimensionerna 900 × 590 × 560 mm. Ramen och drivningarna utgör den mekaniska basen för axelrörelsen. Den kompakta formen gör att enheten kan integreras i utrustningen på en mindre verkstad.
Du har en egen arbetsstation för tekniska projekt, prototyper och korta serier.

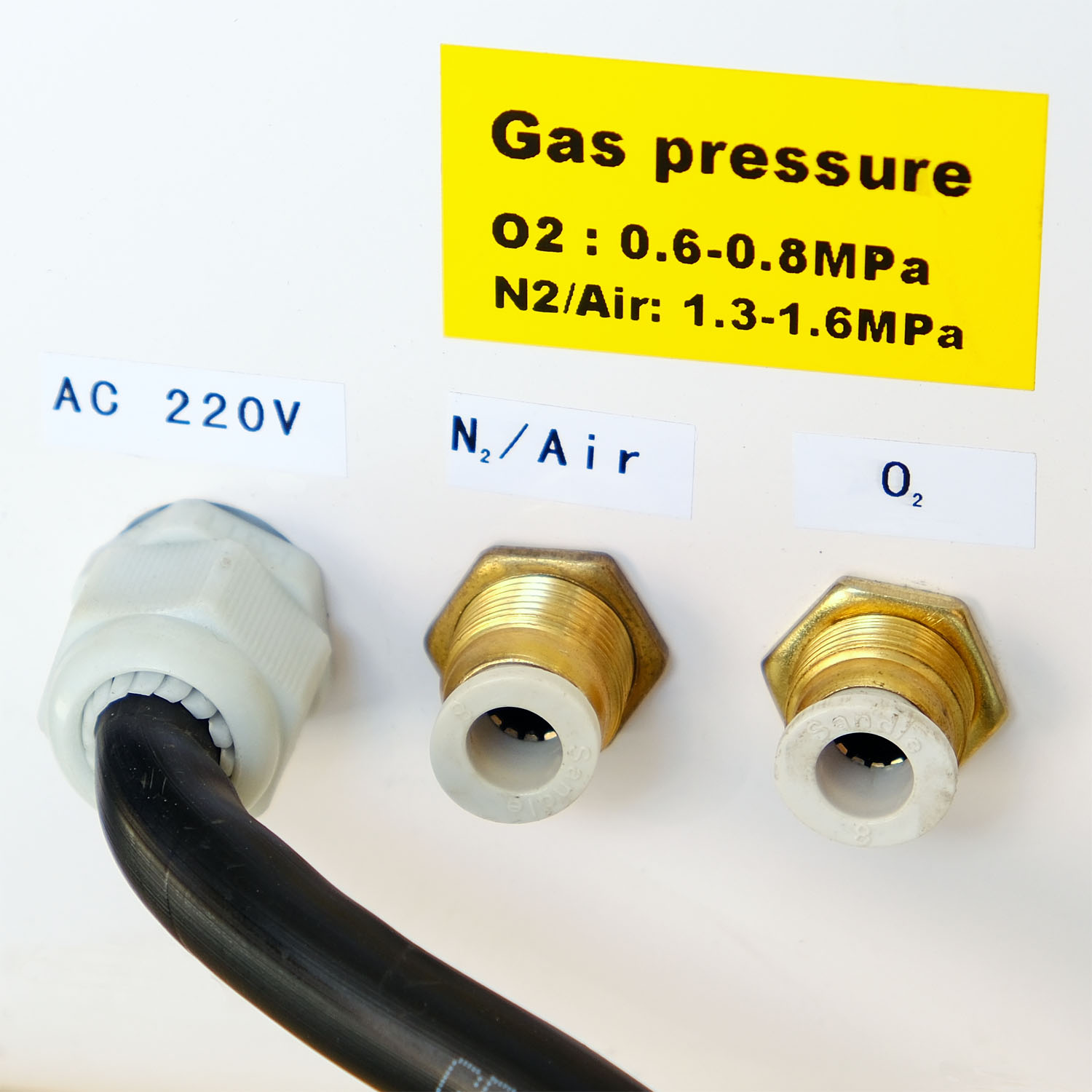

Gas- och SMC-regulator
Separera syre och kväve / beredd luft

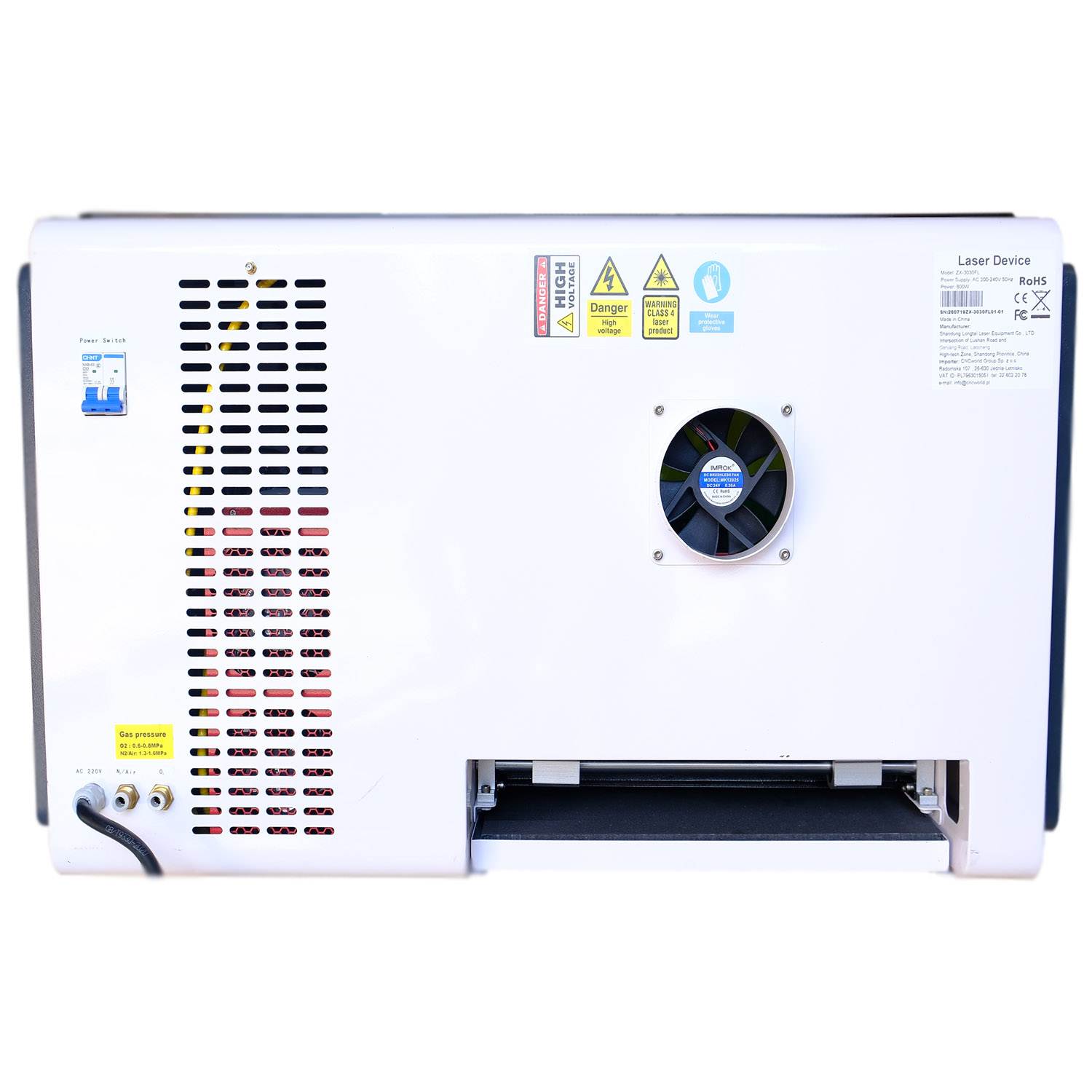

SMC ITV1060-312L proportionell regulator hjälper till att upprätthålla det inställda arbetsgastrycket. Maskinen har en separat O₂-port och en gemensam N₂/luftport. Den proportionella regulatorn hjälper till att upprätthålla det inställda arbetsgastrycket. Separata anslutningar gör att du kan använda konfigurationer med syre och kväve eller beredd luft.
Denna utrustning är användbar när man arbetar med stål och andra metaller avsedda för maskinen.
Stå och kille
Stängd kammare, fläkt och frånluftskanal

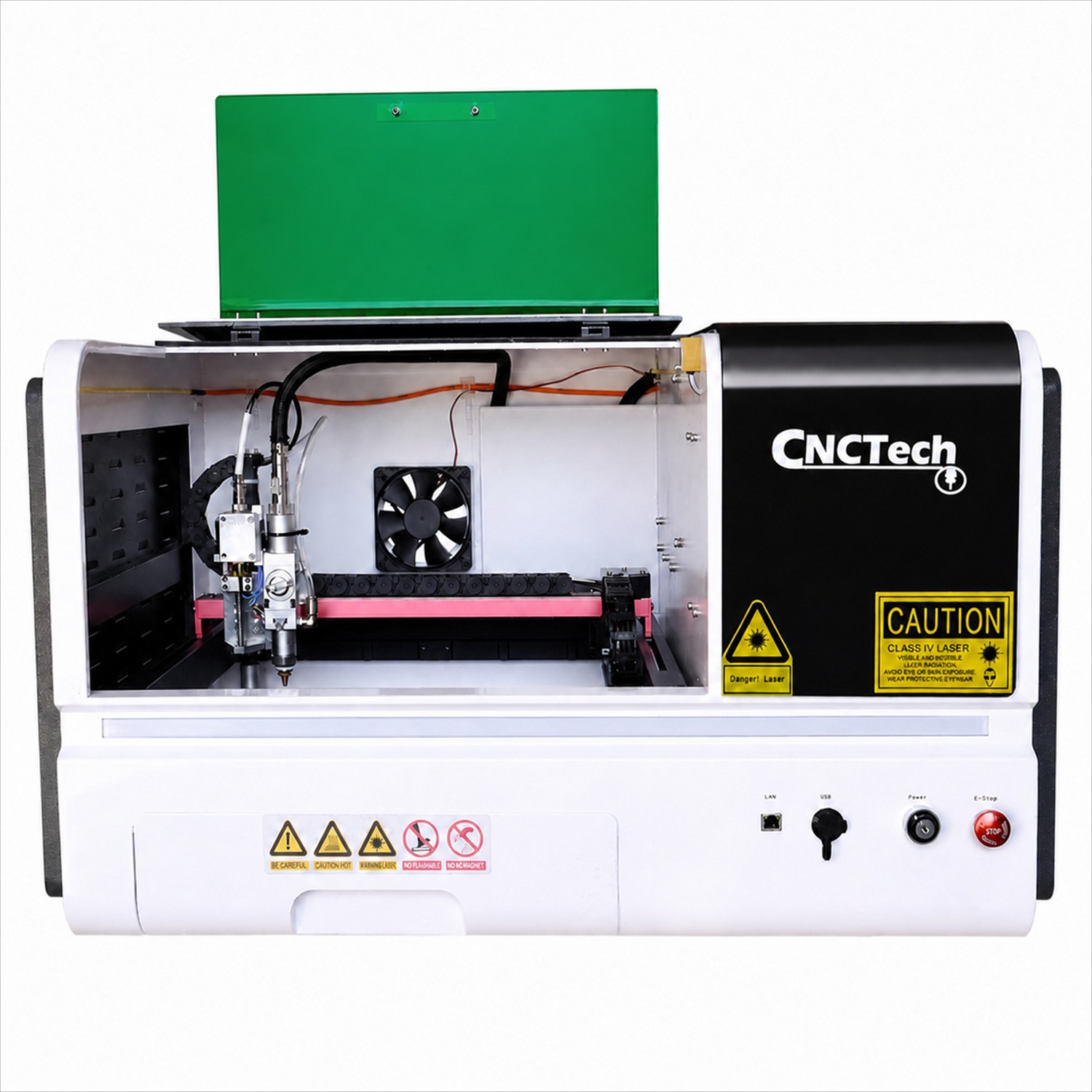

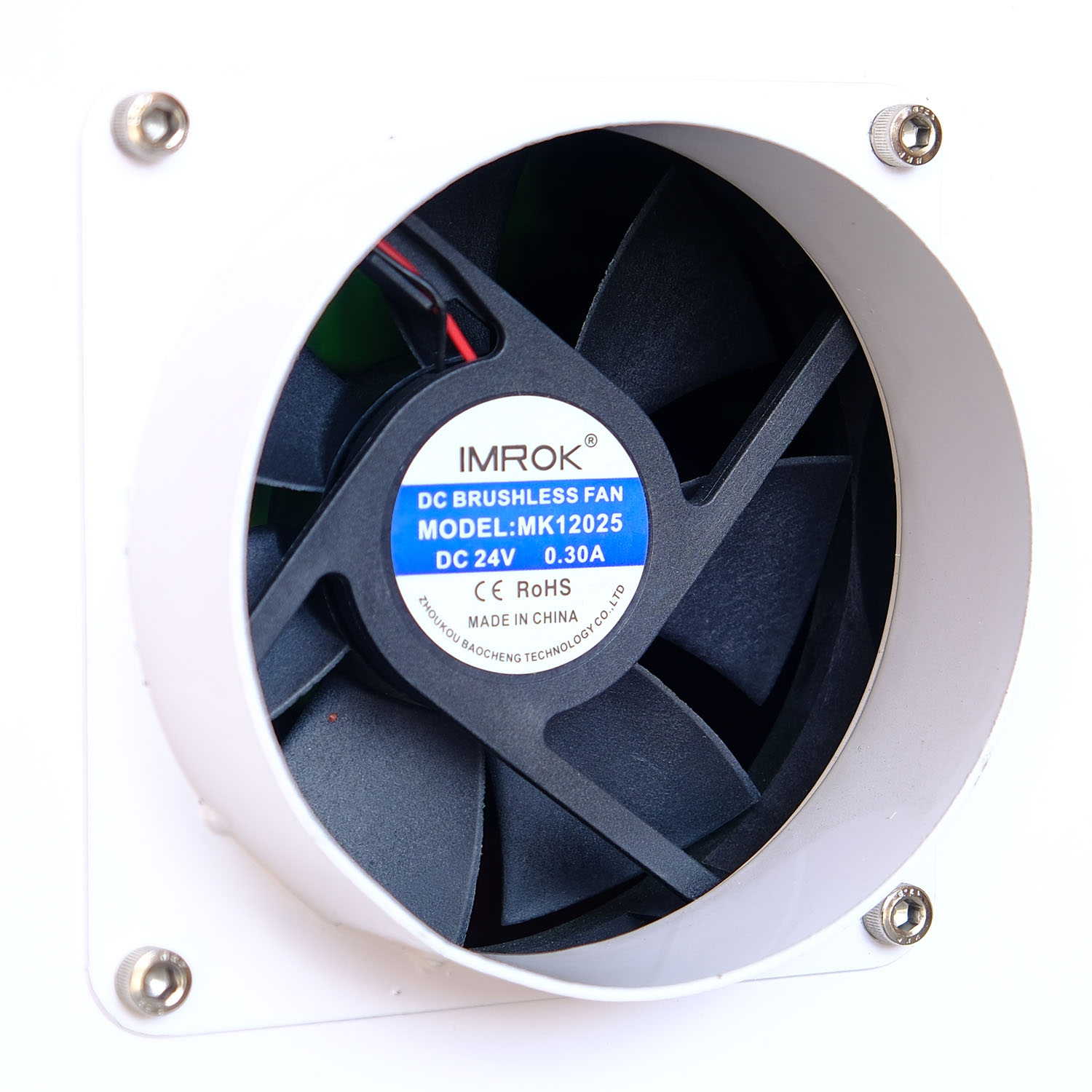

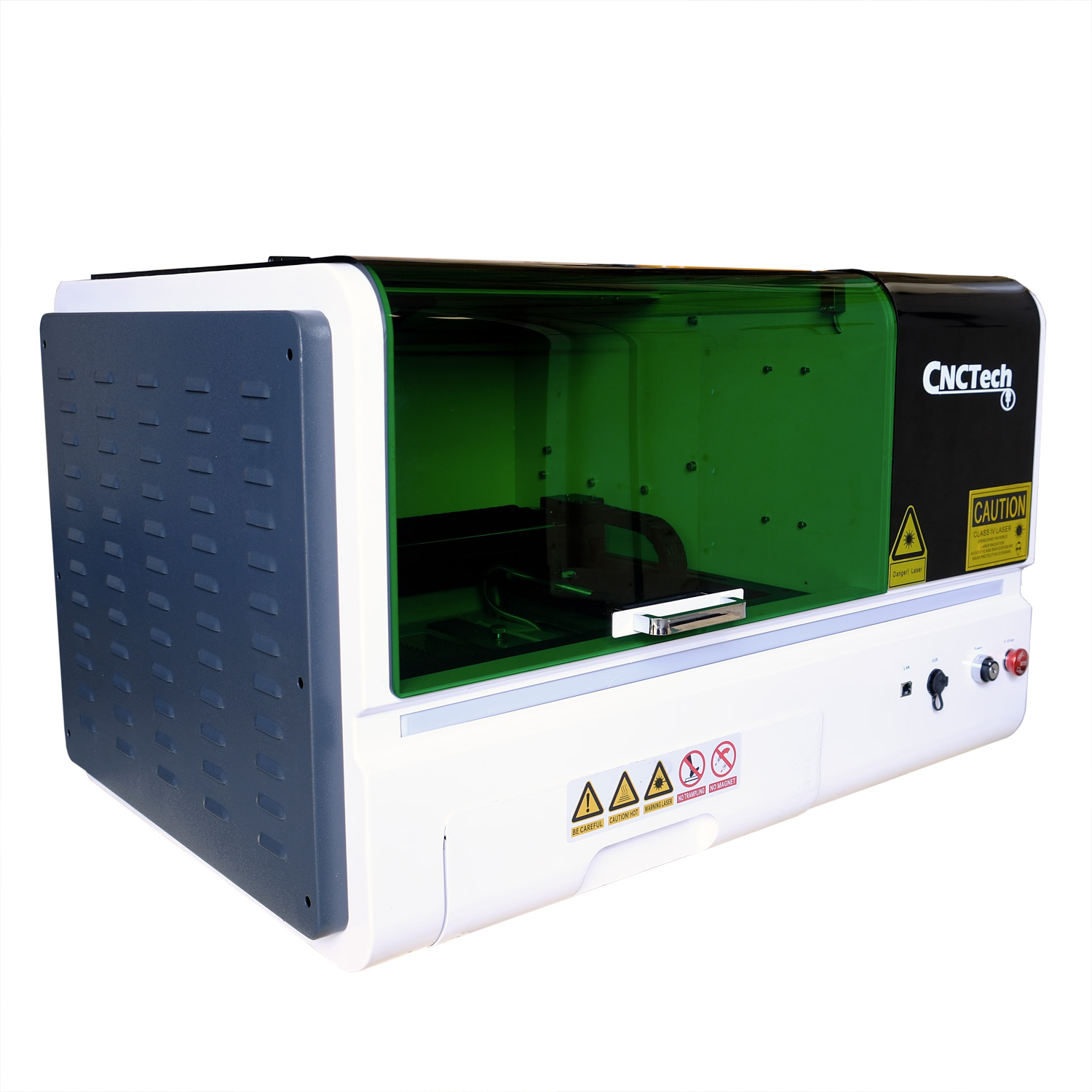

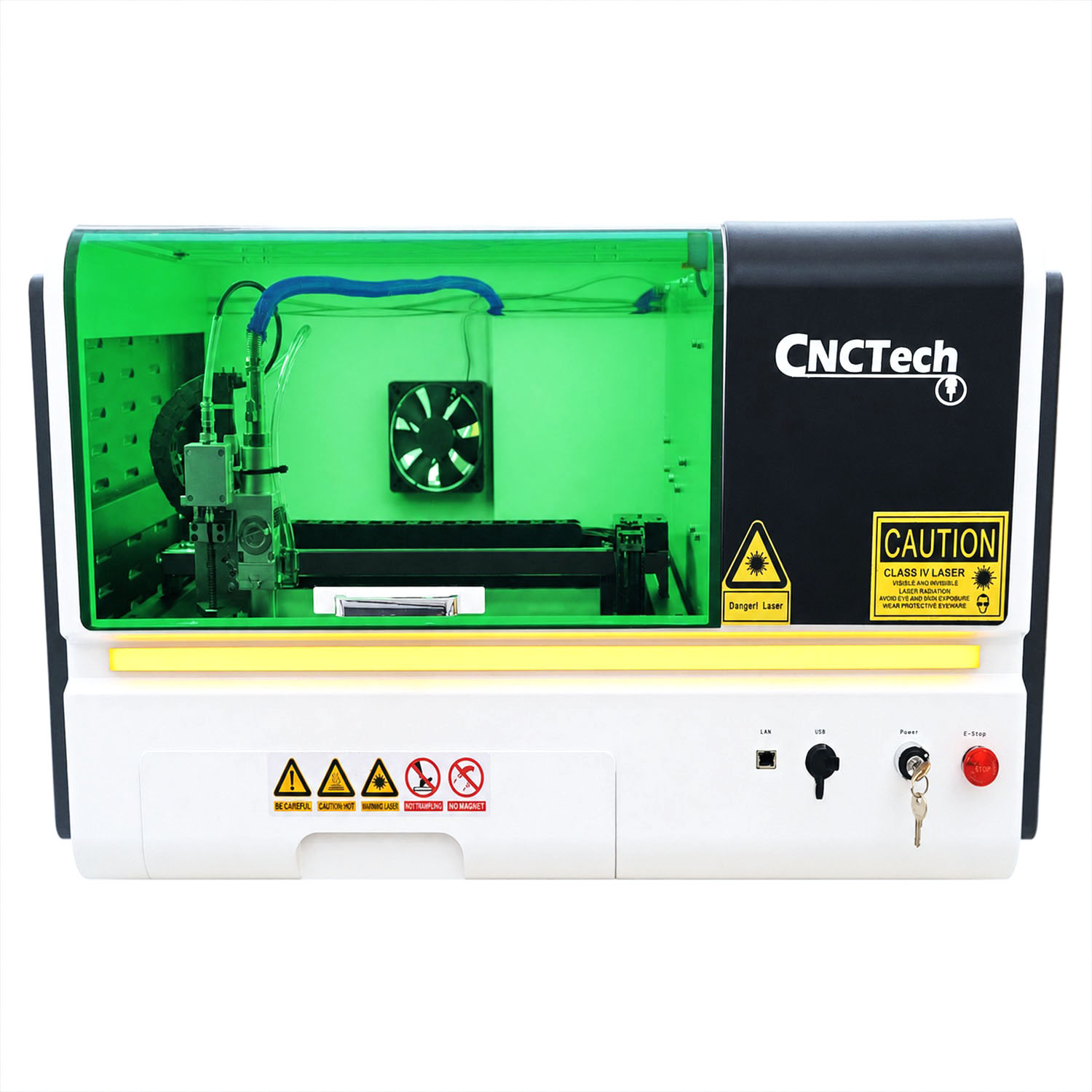

Arbetskammaren separerar processen från omgivningen och det gröna locket möjliggör observation. En frånluftsfläkt och en flexibel kabel hjälper till att ansluta enheten till den förberedda utsugsinstallationen. Kammaren koncentrerar bearbetningen i maskinen och extraktionsporten gör det lättare att ansluta enheten till stationsinstallationen.
Den kompakta formen är en bekväm lösning för en verkstad som tillverkar små metalldelar.
Metaller och bearbetningens omfattning
Kolstål
- Handtag, fästen, plattor och smådelar.
- Ungefärlig tjocklek 4–6 mm.
Rostfritt stål
- Fronter, paneler, markeringar och huselement.
- Ungefärlig tjocklek 1–2 mm.
Aluminium
- Lätthus, galler och tekniska detaljer.
- Ungefärlig tjocklek 1–1,5 mm.
Mässing
- Skyltar, dekorationer, markeringar och smådelar.
- Ungefärlig tjocklek 0,5–1 mm.
Programvara och kontroll
NexCut X1 och offlinefiler
Styrkonfiguration: Au3Tech MCC200 + NexCut X1. Styrningen kopplar ihop det förberedda projektet med enhetsdrift och uppgiftsparametrar.
Dina egna filer låter dig implementera enskilda projekt, förbereda efterföljande versioner av detaljen och återgå till den valda geometrin för efterföljande beställningar.
Vad vinner du i det dagliga arbetet?
Skär metall efter dina egna mönster
- Prototyper och korta serier — Delar för konstruktionsverifiering och efterföljande konstruktionsrevisioner.
- Tekniska detaljer — Handtag, paneler, konsoler och höljeskomponenter.
- Reklam och markeringar — Plaketter, skyltar och dekorationer av metall.
- Egna projekt — Frihet att slutföra beställningar enligt din egen grafik eller geometri.
- Efterföljande beställningar — Möjlighet att utöka utbudet med nya produkter och korta serier.
Tekniska data
| Parameter | Värde |
|---|---|
| Modell | ZX-3030FL |
| Effektivt skärområde | 300 × 280 mm |
| XYZ sortiment | 300 × 280 × 50 mm |
| Lasertyp och kraft | FIBER CW, 800 W |
| Källa | JPT YDFLC-800-L-A-S-05, luftkyld |
| Våglängd | Nominellt 1080 nm |
| Huvud | Au3Tech A50M, manuell fokus |
| Höjdspårning | Kapacitiv |
| Styrning/program | Au3Tech MCC200 + NexCut X1 |
| Kör förare | 3 × Leadshine DM415S, digital stepper |
| Överföring | Modulär remdrift |
| Tabell | Tandad kniv, bakgrundsbelysning, avfallslåda |
| Ram | Aluminiumlegering, stängt hölje |
| Gasregulator | SMC ITV1060-312L, proportionell elektropneumatisk |
| Gaser | Syre, kväve eller beredd luft |
| Anslutningar | Separera O2; vanlig N₂/luft |
| Rekommenderade tryck | O2: 0,6–0,8 MPa; N₂/luft: 1,3–1,6 MPa |
| Positioneringsnoggrannhet | 0,05 mm/m |
| Repeterbarhet | ±0,05 mm/m |
| Acceleration | 0,3–0,5 G |
| Format | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |

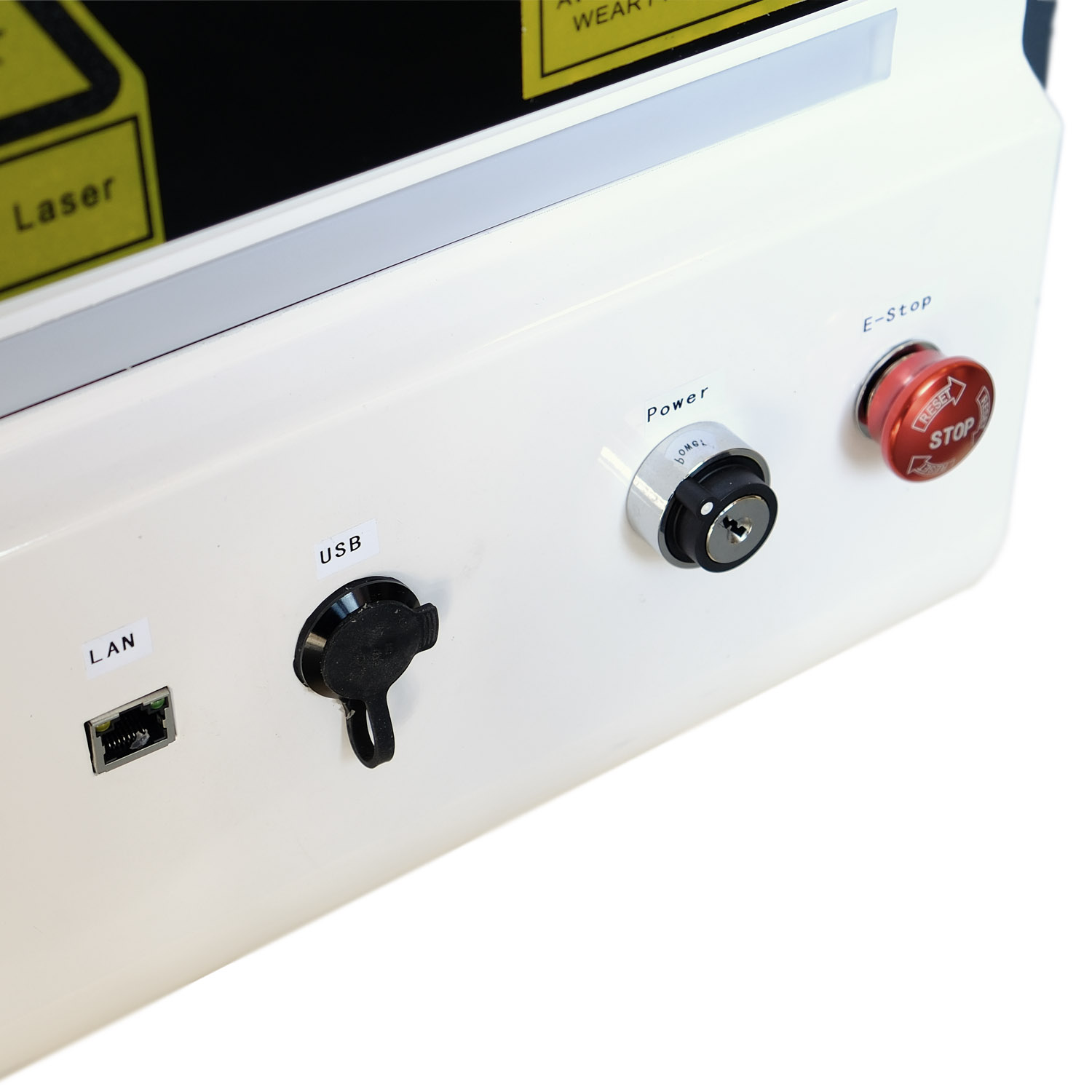

| Data | USB / WLAN |
| Strömförsörjning | AC 220 V ±10%, 50/60 Hz, 1 fas |
| Total kraft | Om 4 kW |
| Maskinens mått | 900 × 590 × 560 mm |
| Enhetens nettovikt | Om 70 kg |
| Förpackningsmått | 1030 × 730 × 740 mm |
| Enhetens bruttovikt | Om 117 kg |
| Miljö | 15–30°C, luftfuktighet 40–80%, icke-kondenserande |
ZX-3030FL startpaket
- FIBER ZX-3030FL 800 W skärmaskin
- Luftkyld JPT-källa och Au3Tech A50M-huvud monterade på maskinen
- Uppsättning skyddslinser
- Skärmunstycken i mässing
- Keramiska handtag
- Fjärrkontroll med kabel
- USB minne med maskinprogramvara och filer
- WLAN-antenn
- Insexnyckelsats
- Flexibel utsugsslang med band
- Nyckelbrytare med nycklar
- Skärprov set
- Användarmanual på polska
Frågor inför köp
Hur stora projekt kan genomföras?
300 × 280 mm.
Vilken källa körs i maskinen?
JPT YDFLC-800-L-A-S-05, luftkyld.
Vilka kontroller ingår?
Au3Tech MCC200 + NexCut X1.
Vad får jag med maskinen?
FIBER ZX-3030FL 800 W skärmaskin; JPT luftkyld källa och Au3Tech A50M-huvud monterade på maskinen; Skyddslinsuppsättning; Skärmunstycken i mässing; Keramiska handtag; Fjärrkontroll med kabel; USB minne med mjukvara och maskinfiler; WLAN-antenn; Insexnyckelsats; Flexibel utsugsslang med band; Nyckelbrytare med nycklar; Skärprovset; Användarmanual på polska.
