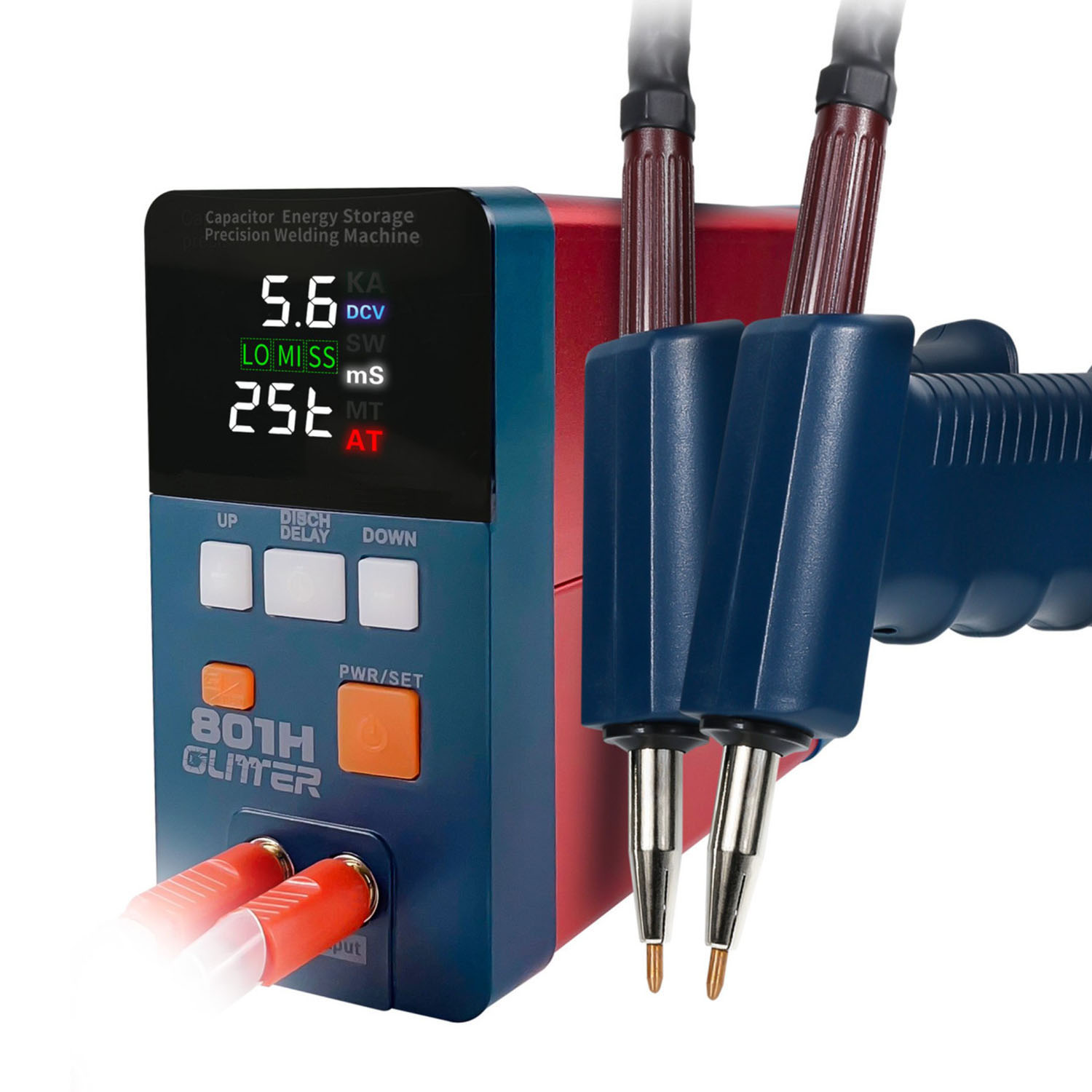

Bärbar punktsvets av senaste generationen, utvecklad för både professionellt arbete och hobbyanvändning i verkstaden.

Huvudsakligt användningsområde är precisionssvetsning av aluminium och nickel i litiumjärnfosfatbatterier (LiFePO4) och ackumulatorer, samt nickel-nickel / stål-stål-anslutningar i litiumjonbatterier (Li-Ion).

Avancerad teknologi och strömförsörjningssystem

Kapacitet och egenskaper för svetspunkten

Hantering, kontroll och arbetsergonomi

Säkerhet och mekanisk konstruktion

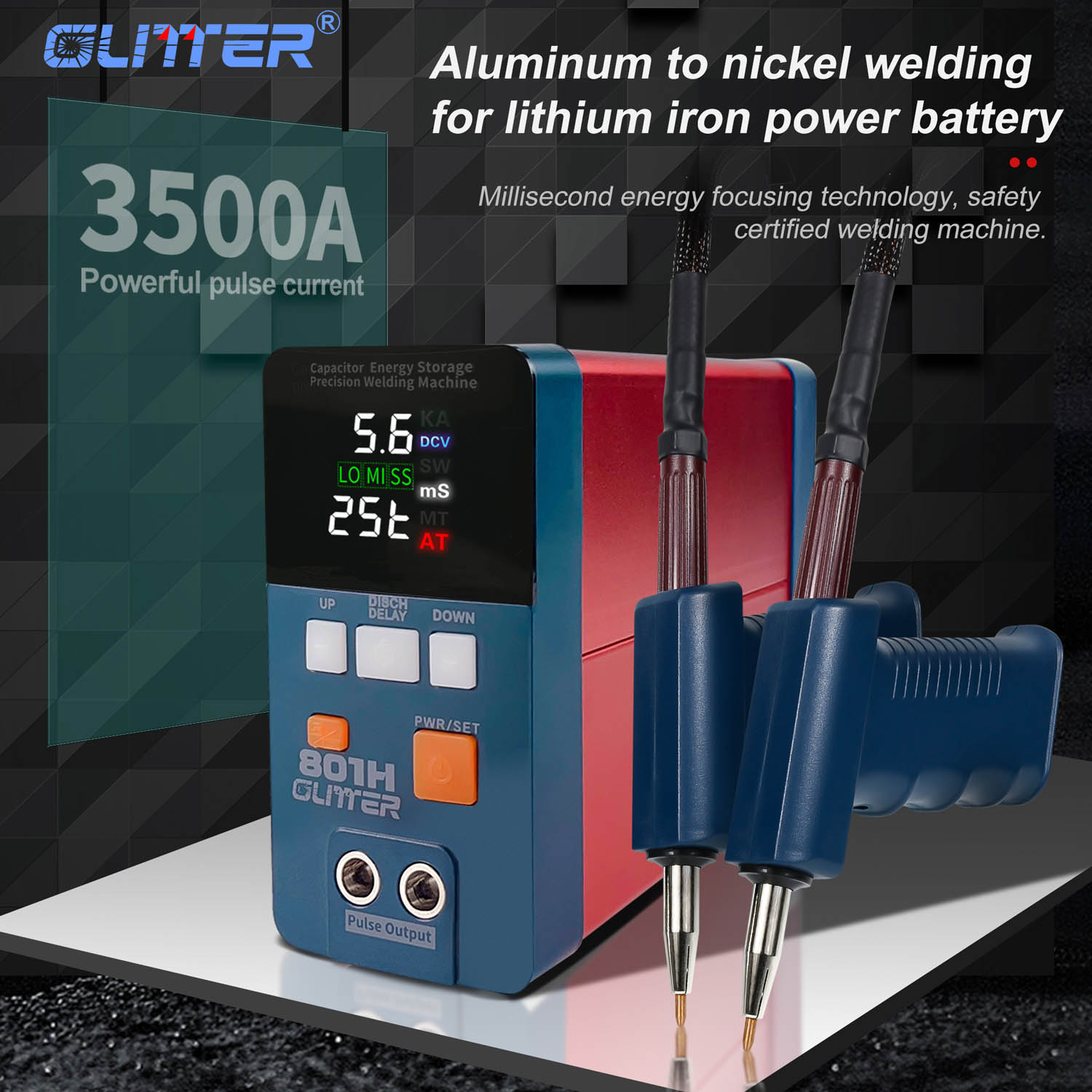

Enheten utmärker sig med en kraftfull impulsström på 3500 A. Den använder en energikoncentrationsteknik med låg förbrukning i millisekundområdet och har ett säkerhetscertifikat. Detta är en exakt punktsvets med energilagring i kondensator, avsedd för att sammanfoga aluminium med nickel i litiumjärnbatterier.

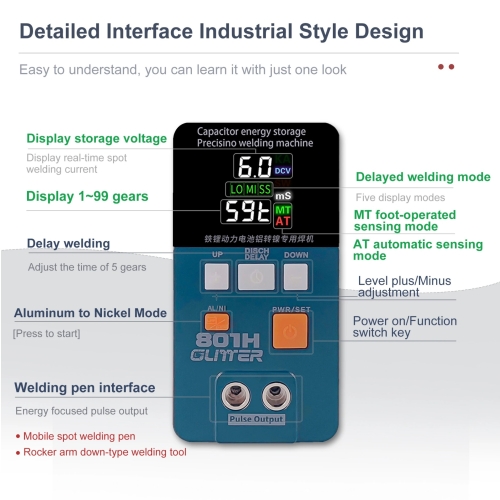

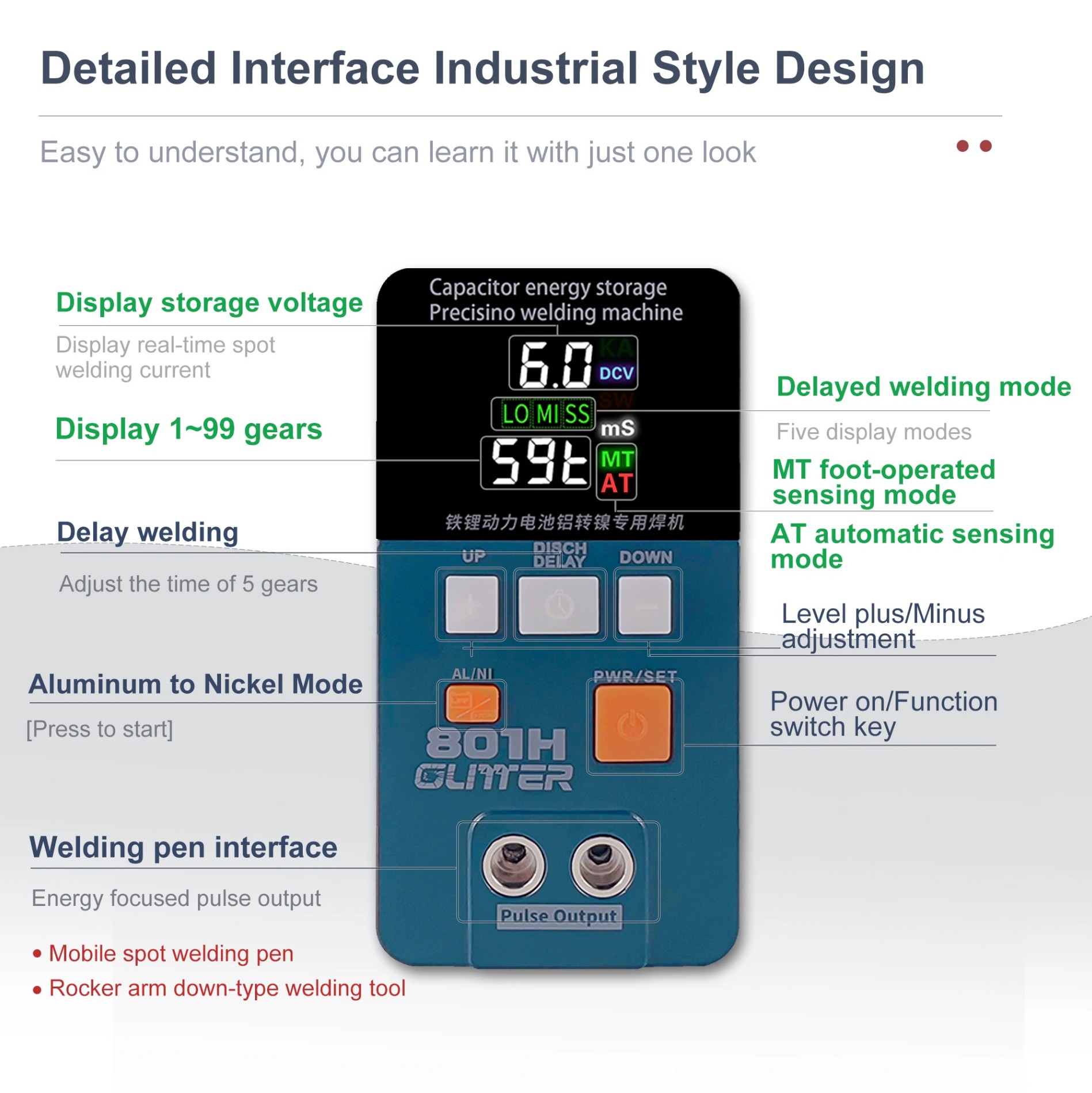

Kontrollpanelen är utrustad med en skärm för parameterredovisning och kontrollknappar: UP (Upp), DISCH DELAY (Urladdningsfördröjning), DOWN (Ned) och PWR/SET (Ström/Inställningar), samt utgångsuttag för Pulse Output.

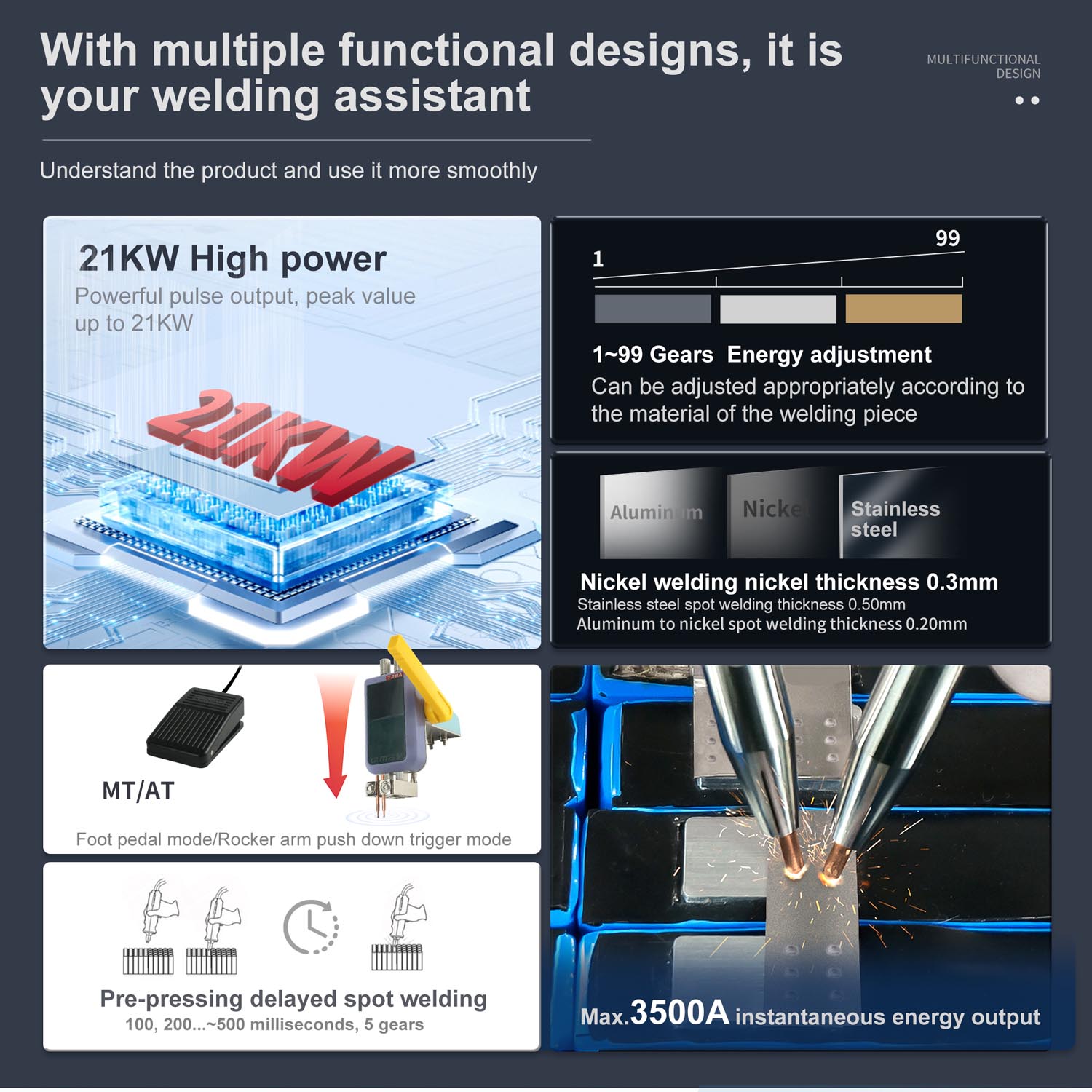

Tack vare sin genomtänkta konstruktion visar sig den här enheten vara till stor hjälp vid svetsning. Den kännetecknas av en hög maximal utgångseffekt för impulsen på upp till 21 kW.

Den har en energireglering i 99 nivåer (nivåerna 1–99), med vilken parametrarna optimalt kan anpassas efter materialet på de delar som ska svetsas.

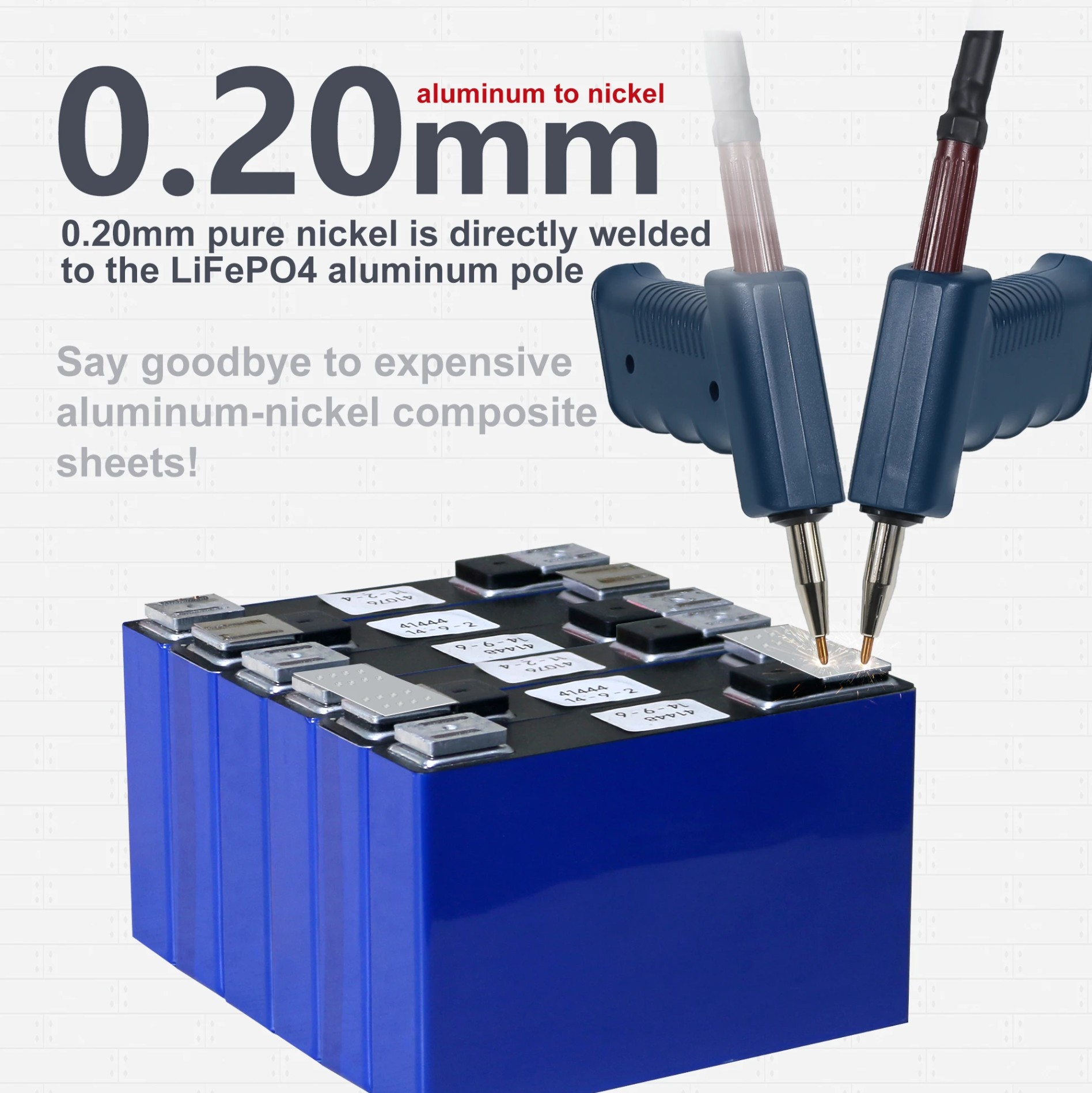

Enheten tillåter punktsvetsning av material med följande tjocklekar: nickel på nickel upp till 0,3 mm, rostfritt stål upp till 0,50 mm och hliník på nickel upp till 0,20 mm.

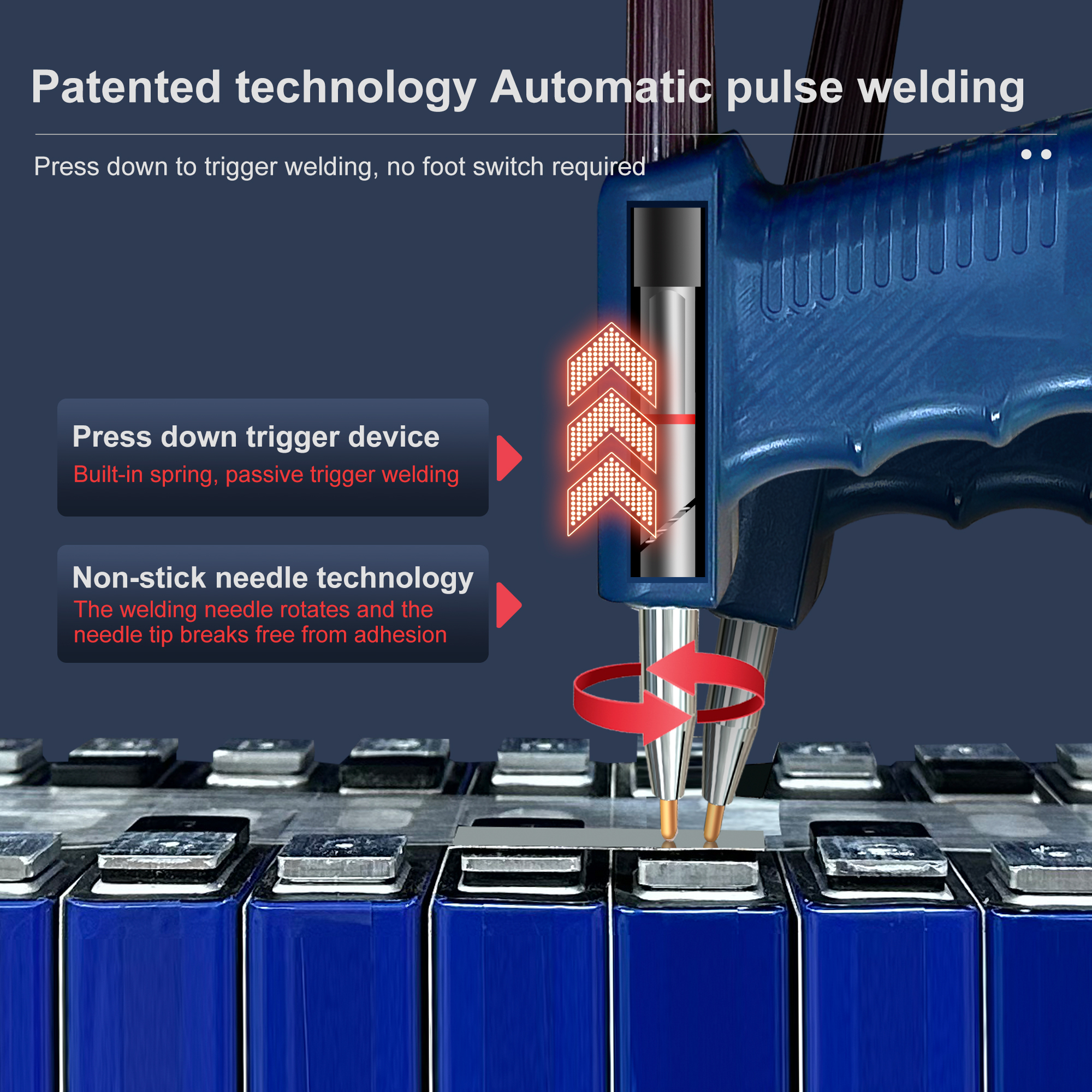

Den erbjuder två aktiveringslägen (MT/AT): läge via fotpedal och läge för aktivering genom tryck från svetshuvudet.

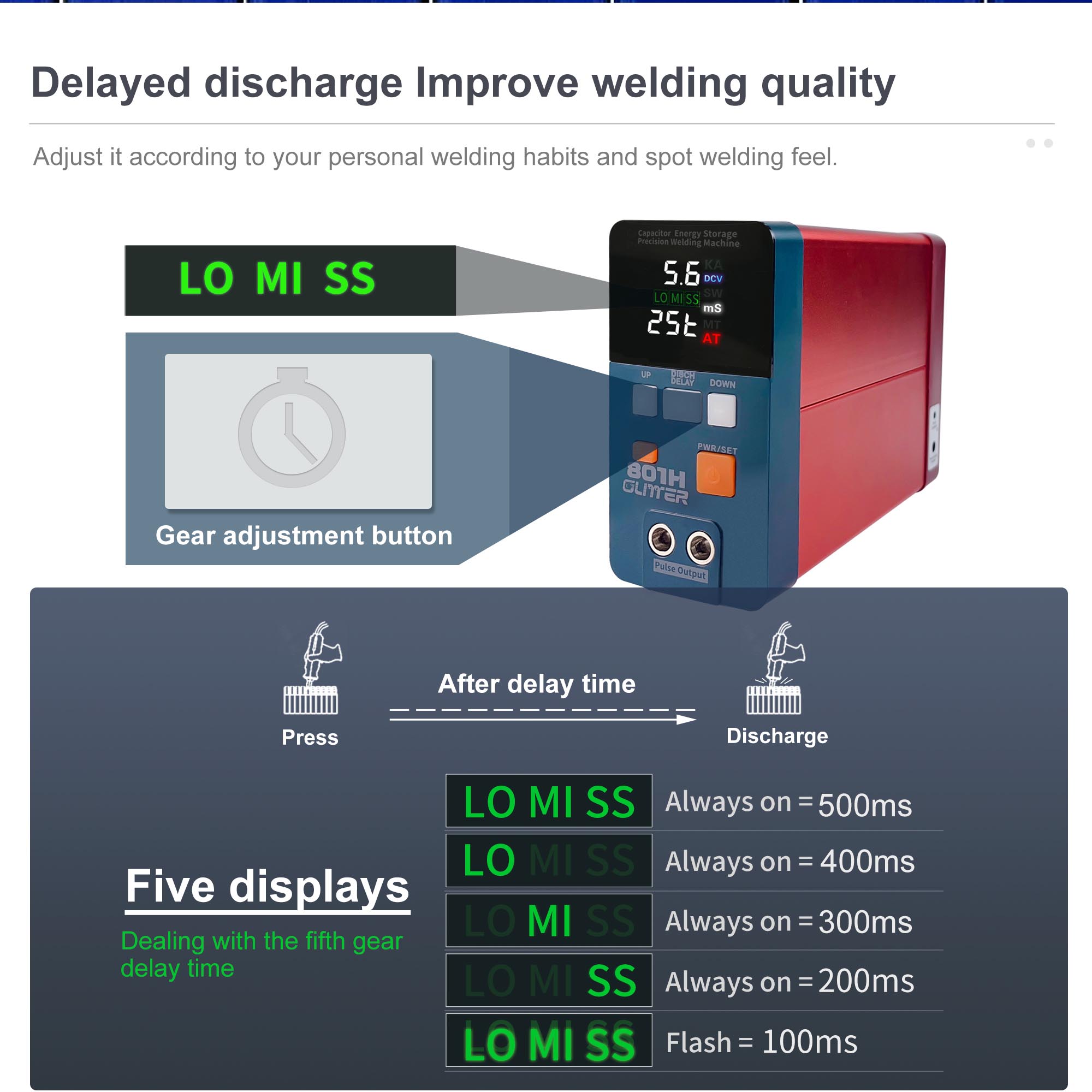

Det finns också en funktion för punktsvetsning med förfördröjning av kontakttrycket, justerbar i 5 steg inom området 100 till 500 millisekunder. Den maximala momentana utgångsströmmen är 3500 A.

Punktsvetsen 801H har ett brett användningsområde inom många sektorer:

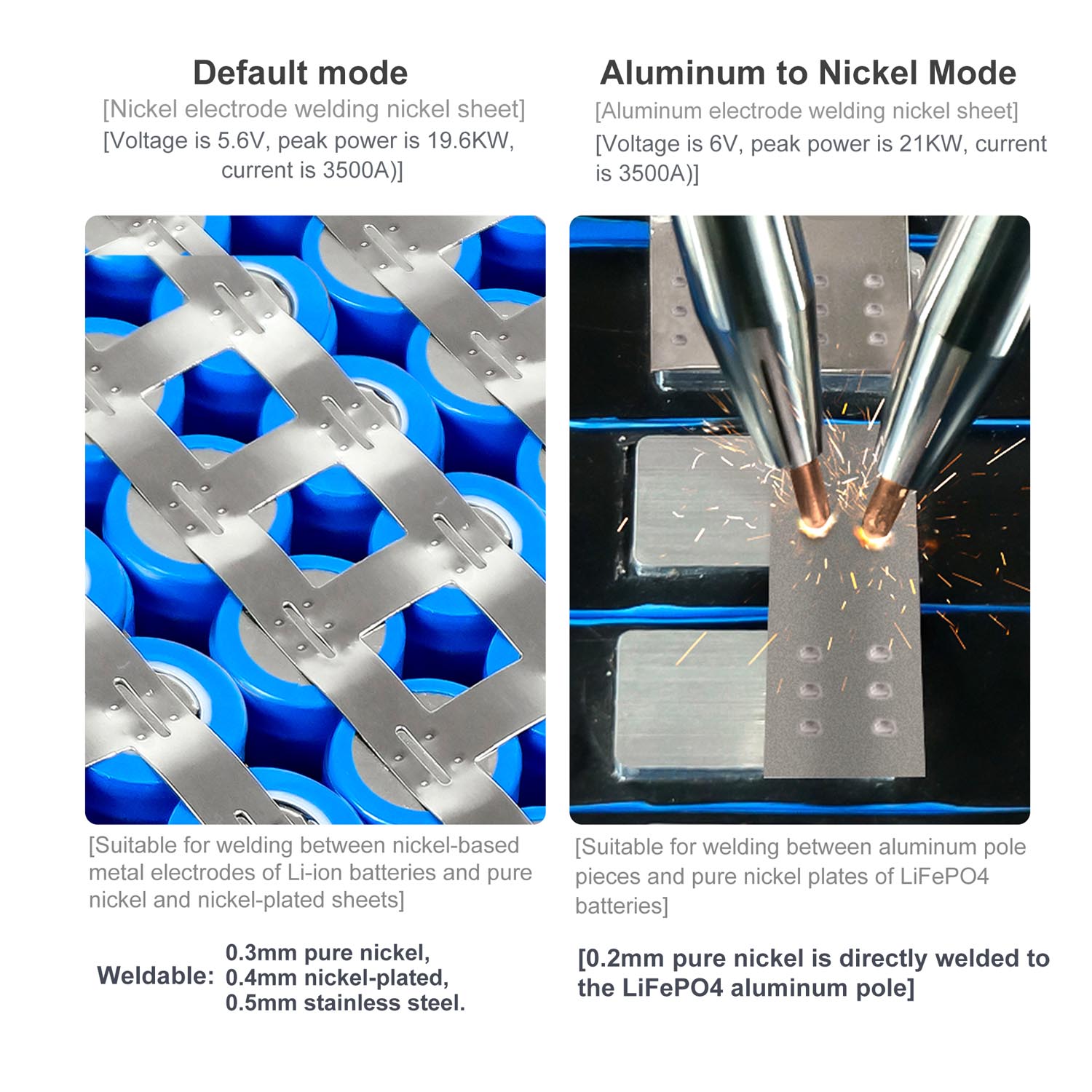

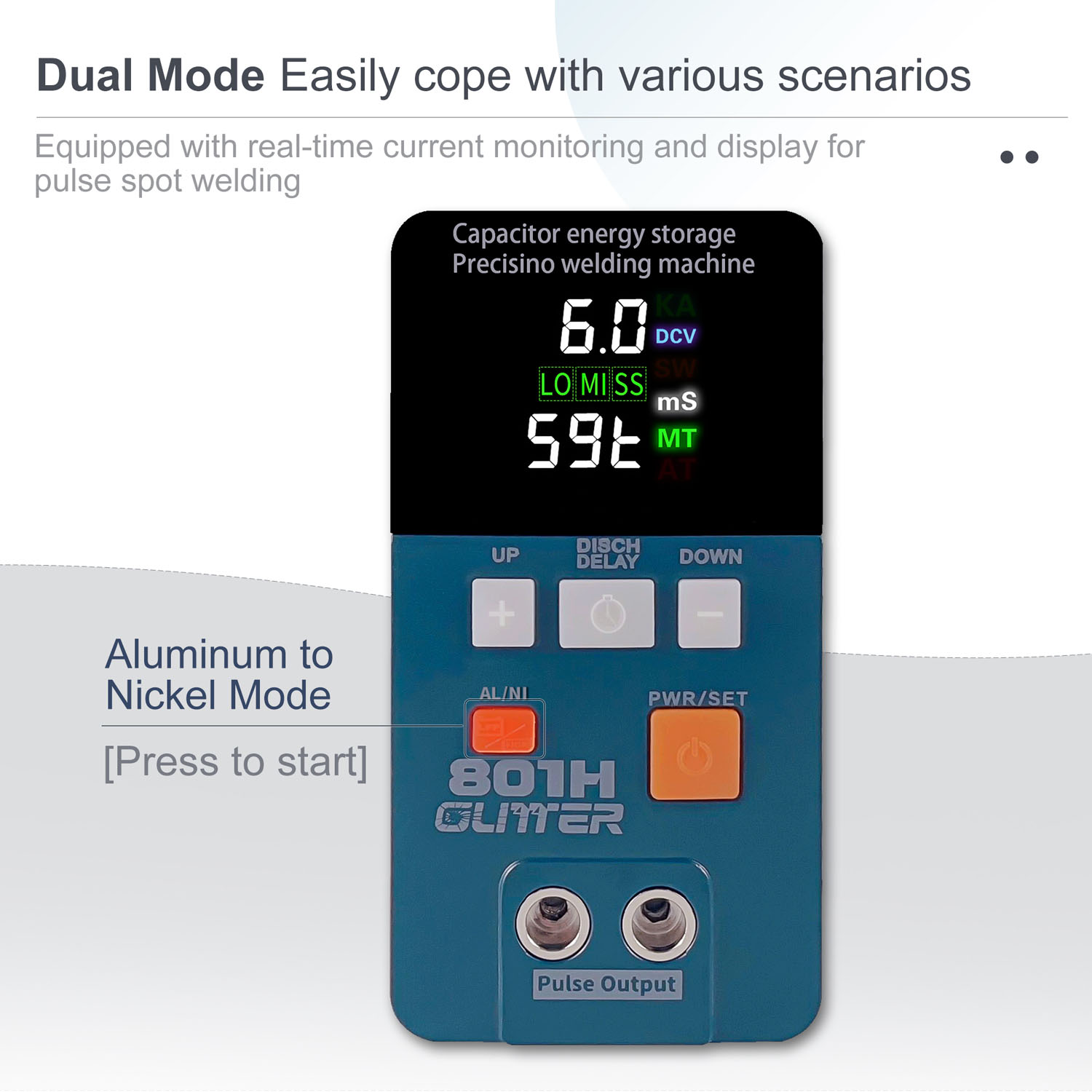

Enheten är utrustad med ett dualt driftläge (Dual Mode), med vilket man enkelt kan hantera olika svetsscenarier. Den har också ett system för övervakning och visning av strömmen i realtid under impulspunktsvetsning.

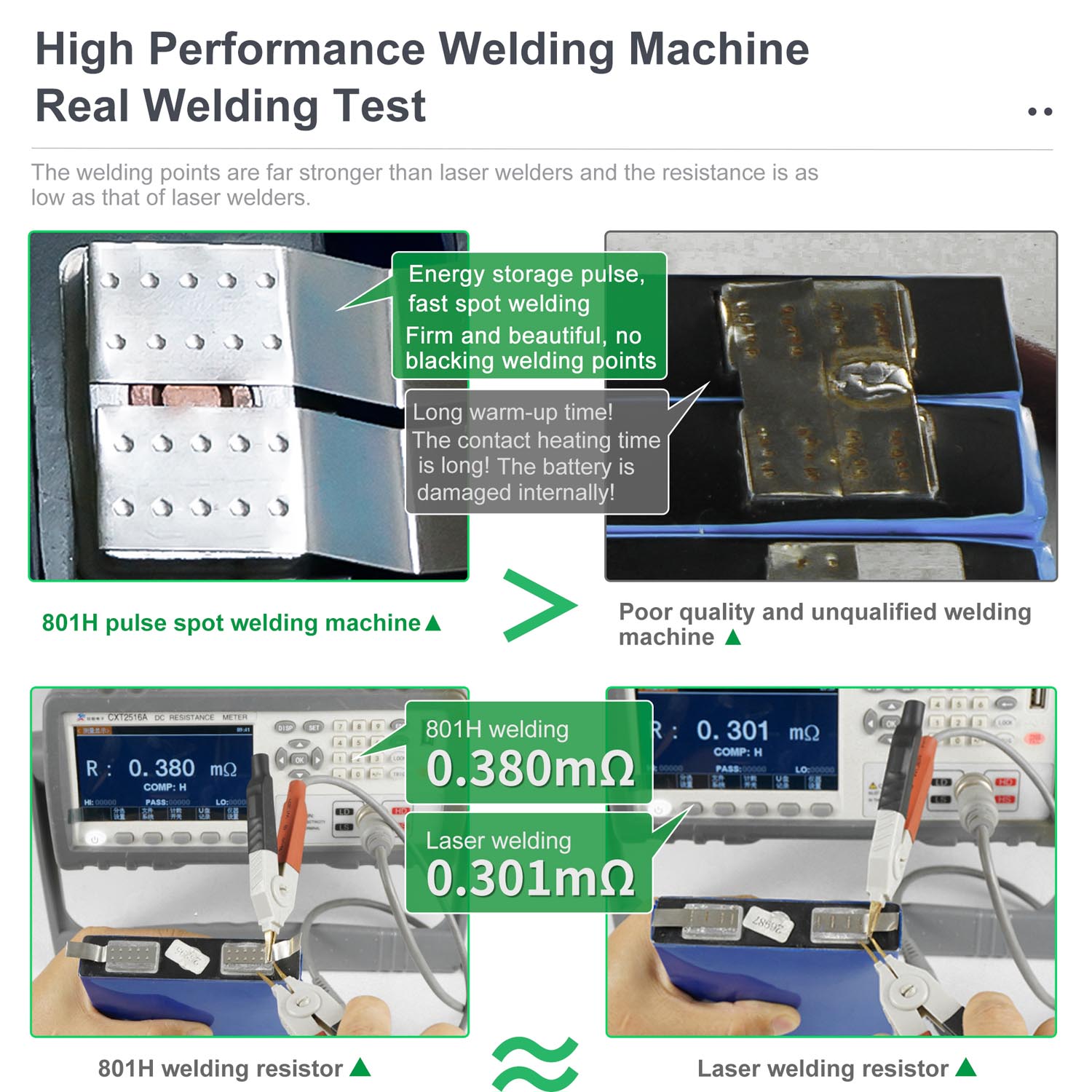

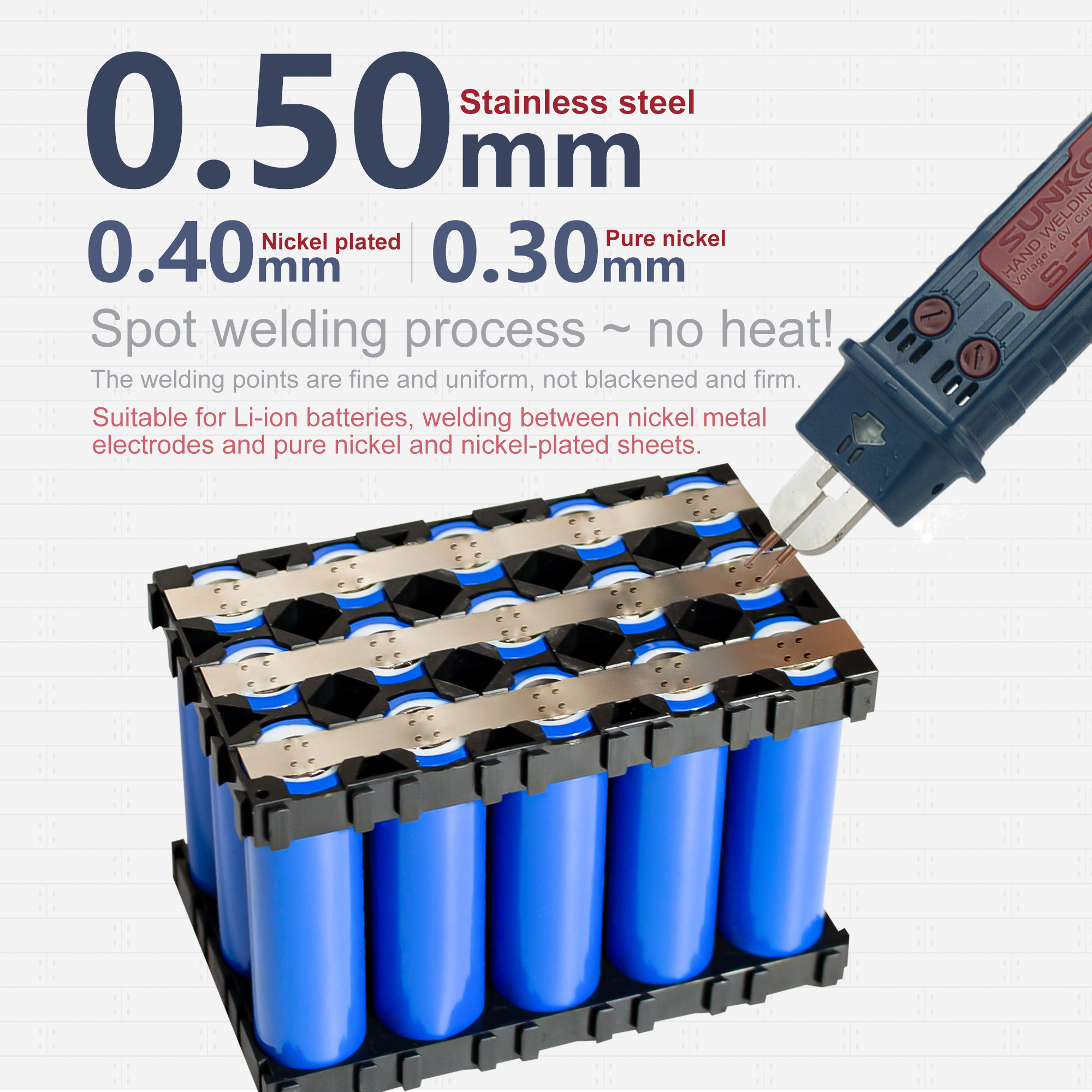

Svetsen 801H ger hög svetsprestanda för olika typer av material, inklusive rostfritt stål med en tjocklek på 0,50 mm, förnicklat nickel med en tjocklek på 0,40 mm och rent nickel med en tjocklek på 0,30 mm. Den använda punktsvetsmetoden kännetecknas av att ingen värme genereras (Spot welding process – no heat!), vilket förhindrar att svetspunkten blir svart. Själva svetspunkterna blir små, enhetliga, utan missfärgning och stabila.

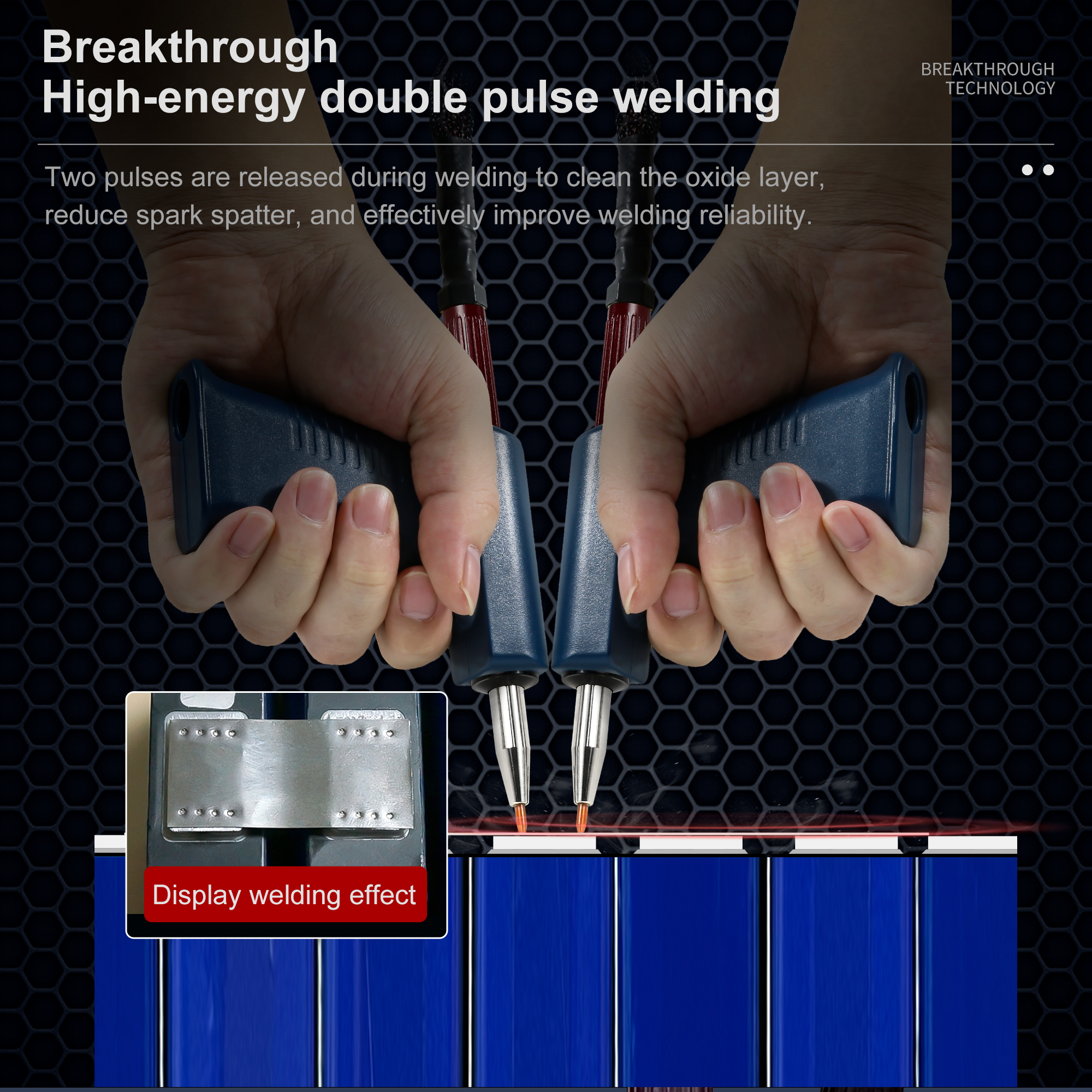

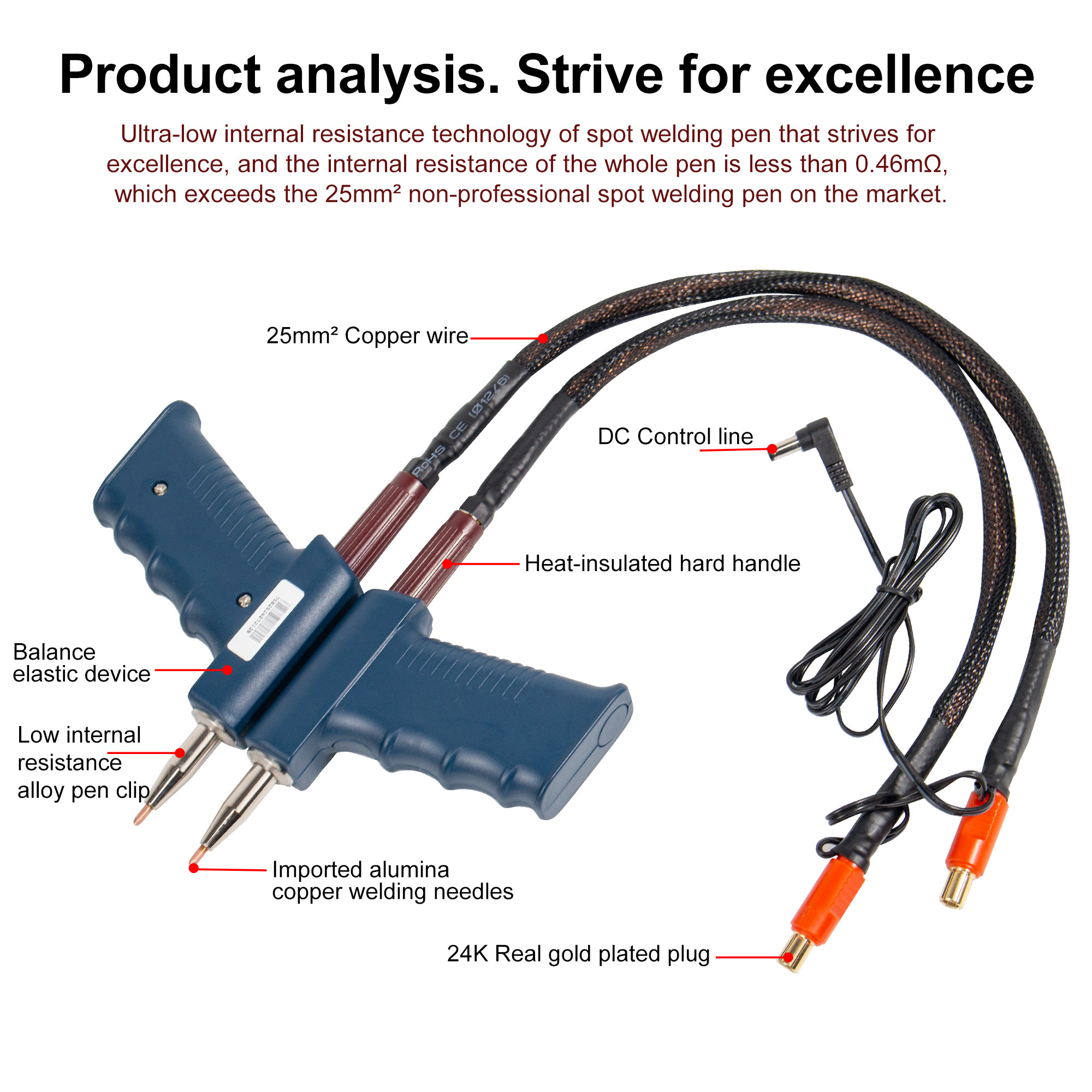

Enheten är idealisk för litiumjonbatterier och möjliggör svetsning av nickelelektroder i metall med band av rent och förnicklat nickel, vilket visas i exemplet med montering av stora cylindriska celler med hjälp av SUNKKO manuell svetspenna.

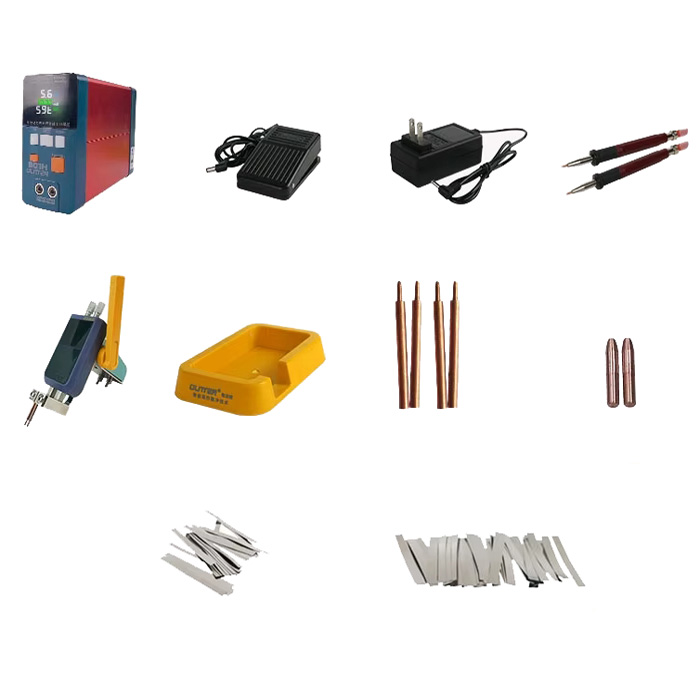

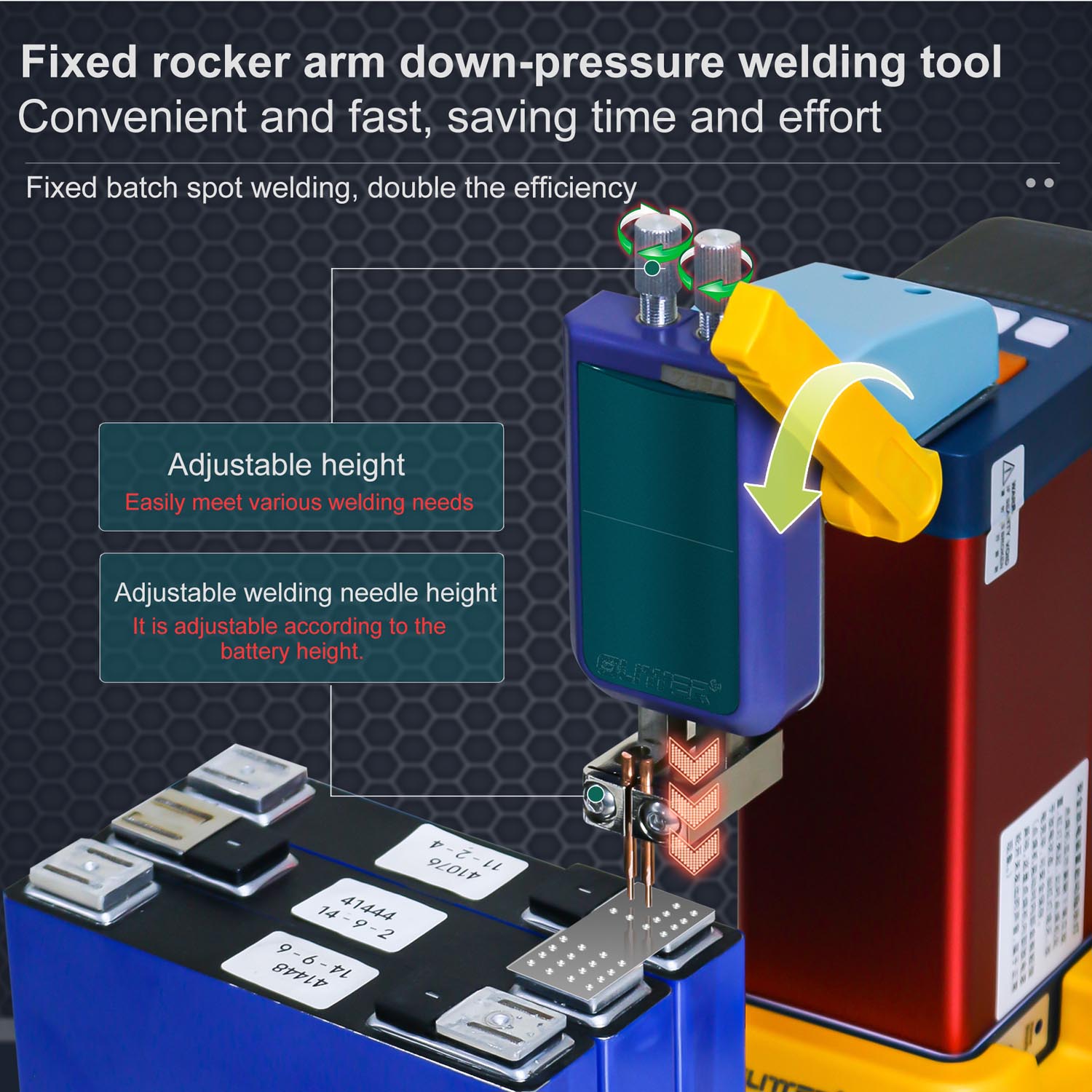

I paketet ingår även ett stationärt svetsverktyg med en tryckjusterbar svängarm, som är bekvämt att använda och avsevärt förkortar arbetstiden vid seriell svetsning.

Konstruktionen av verktygshuvudet är höjdjusterbar, vilket gör det enkelt att anpassa efter olika element.

Dessutom är höjden på själva svetsnålen justerbar, vilket gör det möjligt att anpassa den efter höjden på det specifika batteriet, som visas i exemplet med montering av stora blå prismatiska celler.
