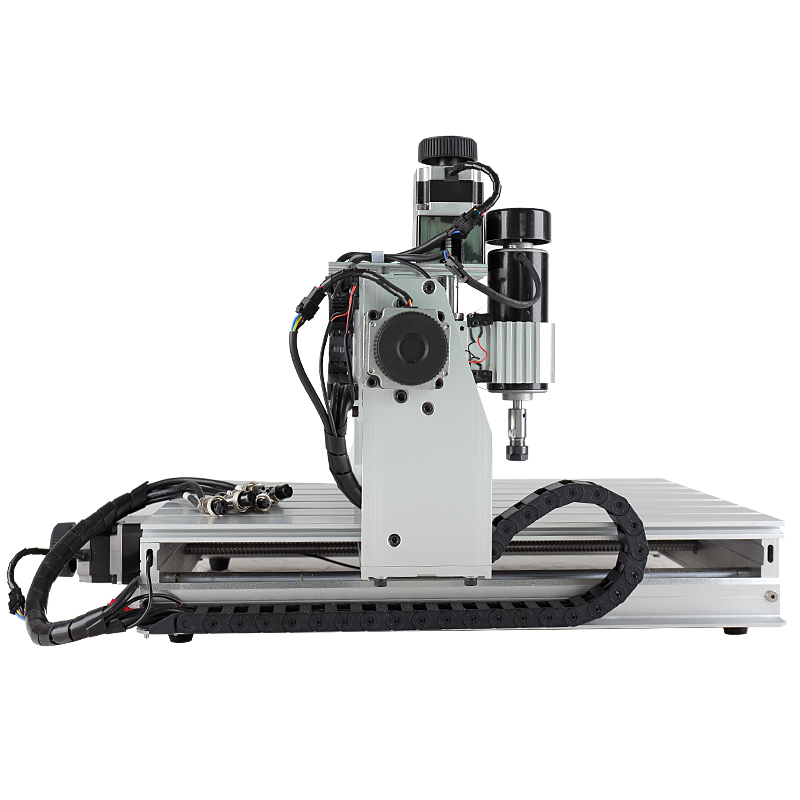

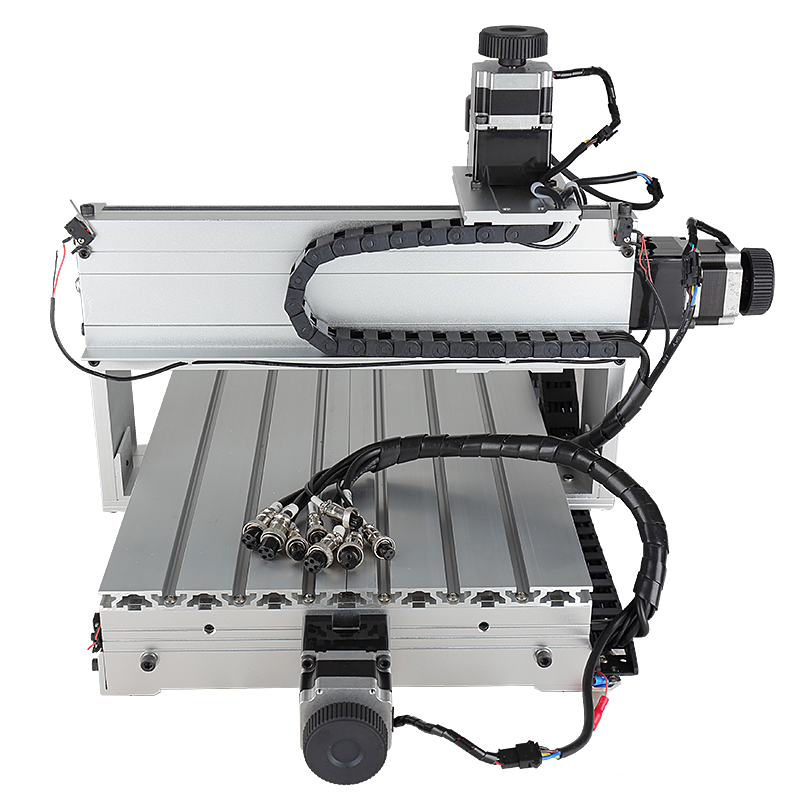

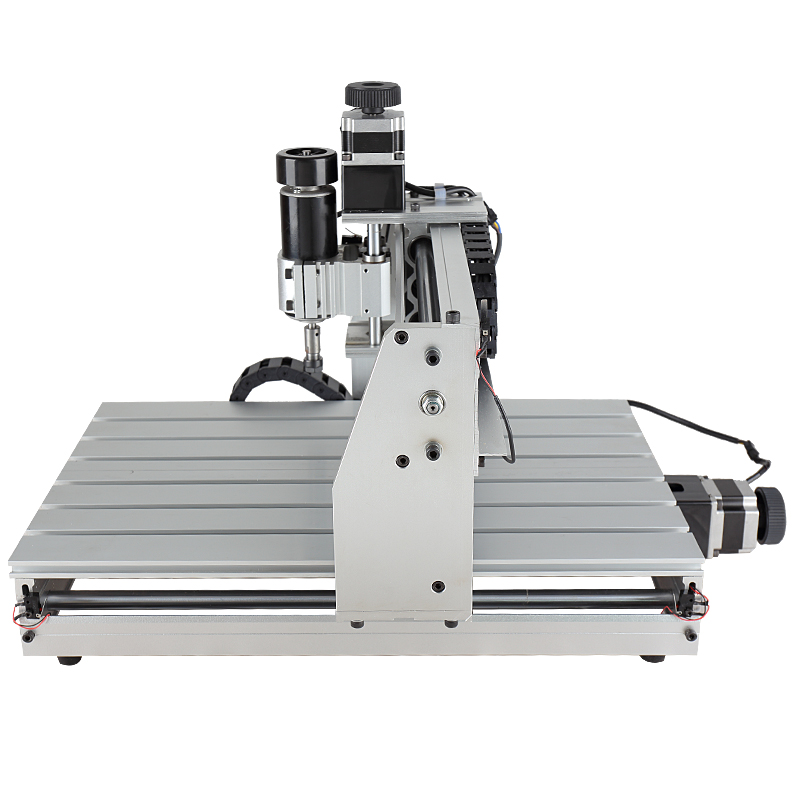

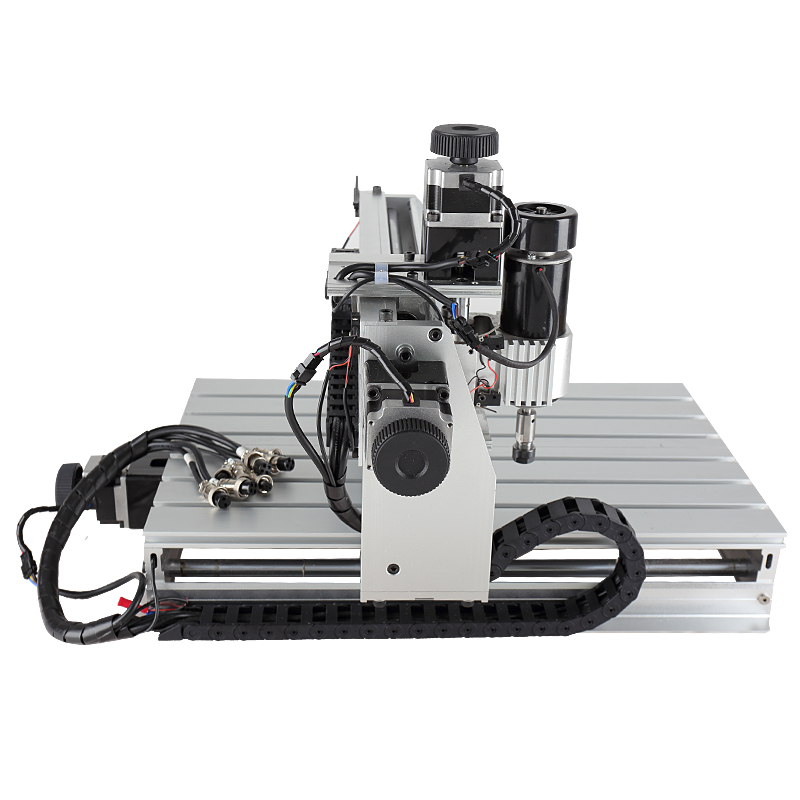

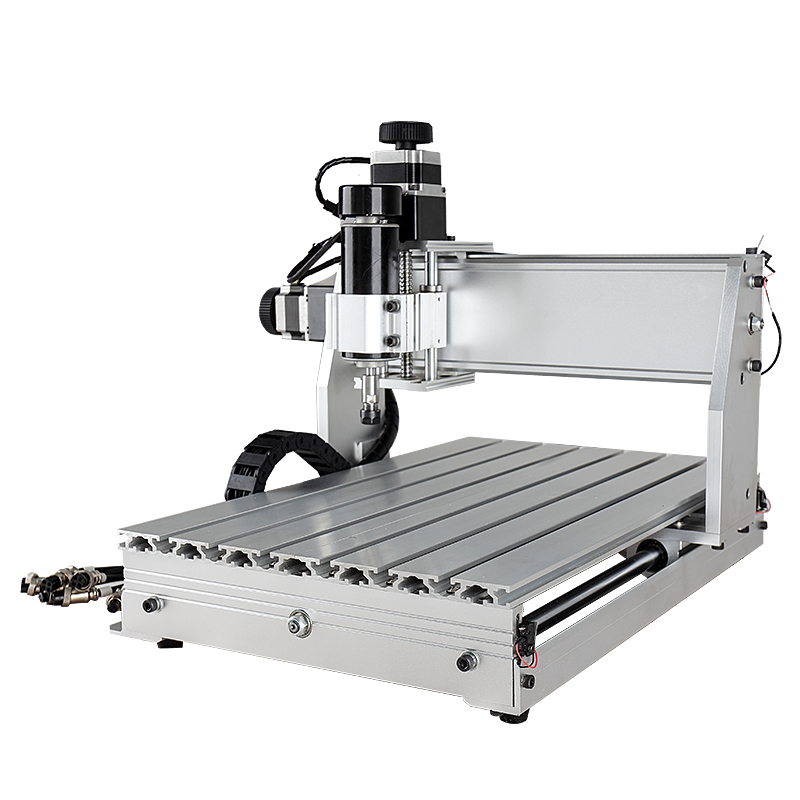

Fräsmaskin CNC 3040 Z-DQ - spindel 500 W, fält 300 × 400 × 75 mm
Fräsa, gravera och förbereda detaljer med rätt verktyg, fixtur och program.
Förvandla din design till en färdig detalj
Fräsa konturer, fickor och gravera dina egna mönster. CNC-stationen ger dig friheten att skapa dekorationer, prototyper och tekniska element av material avsedda för maskinen.
CNC 3040 Z-DQ är en CNC-fräsmaskin med en 500 W-spindel och ett 300 × 400 × 75 mm-arbetsområde. Det låter dig styra verktyget längs preparerade banor, skapa konturer, hål, fickor, gravyrer och reliefer. Designen använder en aluminiumram, linjär styrning och SFU 1204, 12 × 4 mm kulskruvar. ER11-spindeln arbetar i intervallet 300–11 000 rpm, och gränssnittet mellan styrenhet och dator är LPT; LPT-LPT och LPT-USB kablar.
Du kan implementera enskilda projekt och upprepa de förberedda vägarna i efterföljande beställningar. Med din egen fräsmaskin kan du utöka din verkstad med mekanisk fräsning och personalisering.
De viktigaste fördelarna
Fräsning och gravering från din egen design
Spindeln har en effekt på 500 W och ett varvtalsområde på 300–11 000 rpm. Du kan gå från reklamelement och dekorationer till prototyper och specialtillverkade delar.
Styr verktyget längs konturen
Ramen är gjord av 6063 och 6061 aluminium. Din egen CNC-station ger dig friheten att göra efterföljande versioner av detaljerna och upprepa förberedda banor.
Design under kontroll
Mach3 fungerar med maskinen via LPT-LPT-kabeln och CNCUSB via LPT-USB-kabeln. Du får möjligheten att skapa dina egna CAD/CAM-designer och upprepa samma geometrier i efterföljande beställningar.
Utrymme för detaljer och design
Arbetsområdet är 300 × 400 × 75 mm. Det är praktiskt för prototyper, dekorationer, brädor och korta serier gjorda i din egen verkstad.
Kontroller till hands
Styrenheten kombinerar driv- och spindelanslutningar och har en nödstoppsknapp. Service på arbetsstationen ger bekväm åtkomst till uppgiftskontroll och efterföljande projekt.
Bekvämare verktygssökning
Z-axelsonden hjälper till att automatiskt bestämma verktygets nollposition i förhållande till materialet. Sådan utrustning underlättar hanteringen av efterföljande detaljer och organiseringen av det dagliga CNC-arbetet.
Idéer för applikationer
Dekorationer och gravyr
Inskriptioner, ornament, reliefer och enskilda projekt.
Prototyper
Modeller och element för att kontrollera geometrin i din egen design.
Detaljer och korta serier
Konturer, fickor och delar tillverkade av förberedd G-kod.
Spindel och verktyg
500 W, ER11, kyla: luft
Spindeln har en effekt på 500 W och ett varvtalsområde på 300–11 000 rpm. Den deklarerade spindelnoggrannheten är radiellt under 0,03 mm och axiellt under 0,01 mm. Justering av spindelhastigheten ger dig kontroll över verktygets funktion. Maskinen styr fräsen längs preparerade banor och skapar konturer, fickor och gravering.
Du kan gå från reklamelement och dekorationer till prototyper och specialtillverkade delar.
Mekanik
Kula SFU 1204, 12 × 4 mm och linjär styrning
Ramen är gjord av 6063 och 6061 aluminium. Vägledningen använder förkromade axlar och linjära lager; diametrarna för X/Y/Z-axeln är 16/16/12 mm. Ramen, skruvarna och styrningarna samverkar för att flytta axlarna. Denna struktur är grunden för fräsning genom design.
Din egen CNC-station ger dig friheten att göra efterföljande versioner av detaljerna och upprepa förberedda banor.
Drivrutin och anslutning
Mach3 / CNCUSB genom gränssnitt - förberedelse av kod och parametrar
Mach3 fungerar med maskinen via LPT-LPT-kabeln och CNCUSB via LPT-USB-kabeln. Styrningen kopplar den förberedda G-koden med maskinens rörelse. Kommunikation med styrenheten gör att du kan hantera uppgiften med lämplig programvara.
Du får möjligheten att skapa dina egna CAD/CAM-designer och upprepa samma geometrier i efterföljande beställningar.
Utrymme för detaljer och design
Utrymme för detaljer och design
Arbetsområdet är 300 × 400 × 75 mm. Bordet är genomgående, så du kan placera ett längre föremål och flytta det stegvis. Arbetsytan ger utrymme för att göra konturer, fickor och graverade element. Du kan använda det tillgängliga formatet för ett enda objekt eller ett arrangemang av flera detaljer.
Det är praktiskt för prototyper, dekorationer, brädor och korta serier gjorda i din egen verkstad.
Kontroller till hands
Kontroller till hands

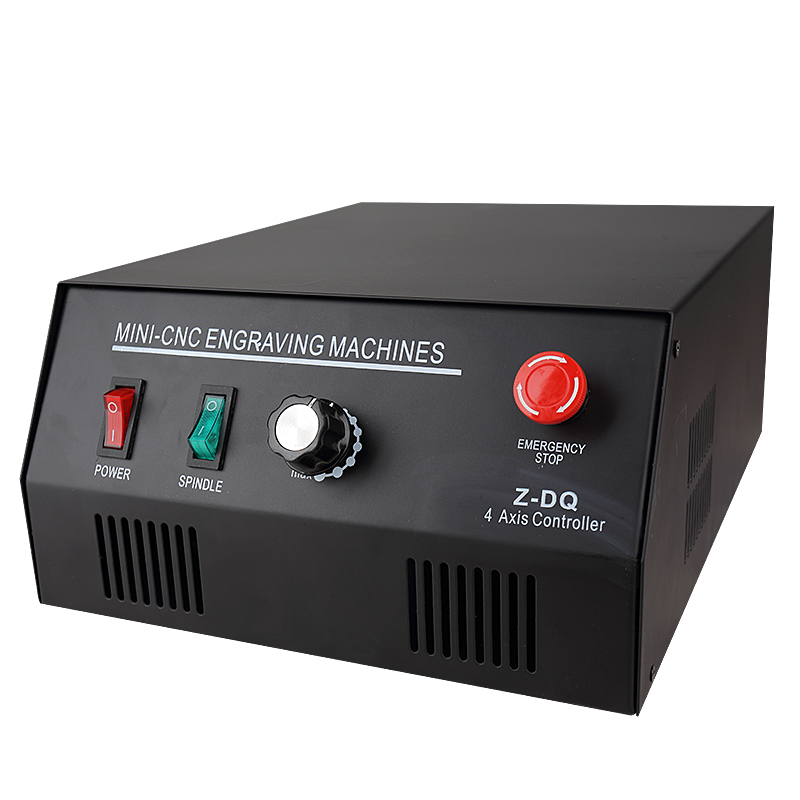

Styrenheten kombinerar driv- och spindelanslutningar och har en nödstoppsknapp. Styrenheten samlar maskinens anslutningar och funktioner som behövs för uppgiften. En nödstoppsknapp är en del av utrustningen.
Service på arbetsstationen ger bekväm åtkomst till uppgiftskontroll och efterföljande projekt.
Sond och gränslägesbrytare
Autokontroll för Z-basinställning
Z-axelsonden hjälper till att automatiskt bestämma verktygets nollposition i förhållande till materialet. Z-axelsonden hjälper till att bestämma verktygets position i förhållande till materialet. Gränslägesbrytare hjälper till att kontrollera axelns rörelseomfång.
Sådan utrustning underlättar hanteringen av efterföljande detaljer och organiseringen av det dagliga CNC-arbetet.
Fjärde axeln
Roterande tillbehör finns att köpa
Regulatorn är förberedd för fyra axlar, medan själva vridfästet köps separat. Rotation låter dig planera bearbetningen av ett cylindriskt föremål med lämpligt program och fastspänning. Den fjärde axeln utökar möjligheterna att arbeta med cylindriska element. Detaljrotation möjliggör projekt som går längre än en enda plan yta.
Detta är en attraktiv riktning i utvecklingen av erbjudandet med dekorativa element, gravering och bearbetning runt föremålet.
Material för dina projekt
Trä och brädor
- Trä, MDF och lämpliga kompositskivor - konturer, fickor, reliefer och gravyr.
Plast
- Plexi / akryl och PVC - fräsning.
Utvalda metaller och andra material
- Aluminium - gravering och operationer anpassade till maskinens kraft och styvhet.
- Gips.
Programvara och kontroll
G-kod och korrekt kontrollkonfiguration
Styrningen kopplar ihop det förberedda projektet med enhetsdrift och uppgiftsparametrar.
Dina egna filer låter dig implementera enskilda projekt, förbereda efterföljande versioner av detaljen och återgå till den valda geometrin för efterföljande beställningar.
Vad vinner du i det dagliga arbetet?
Förvandla din design till en färdig detalj
- Dekorationer och gravyr — Inskrifter, ornament, reliefer och enskilda projekt.
- Prototyper - Modeller och element för att kontrollera geometrin i din egen design.
- Detaljer och korta serier — Konturer, fickor och delar tillverkade av förberedd G-kod.
- Egna projekt — Frihet att slutföra beställningar enligt din egen grafik eller geometri.
- Efterföljande beställningar — Möjlighet att utöka utbudet med nya produkter och korta serier.
Tekniska data
| Parameter | Värde |
|---|---|
| Modell | CNC 3040 Z-DQ |
| XYZ-fält | 300 × 400 × 75 mm |
| Maskinens mått | 610 × 480 × 400 mm |
| Ram | Aluminium 6063 och 6061 |
| Skruvar | Kula SFU 1204, 12 × 4 mm |
| Ledande | Kromad axel och linjära lager, 61 HRC |
| Styrdiametrar X/Y/Z | 16 / 16 / 12 mm |
| Stegmotorer | Tvåfas, 2,5 A |
| Spindelkraft | 500 W |
| Handtag/hylsa | ER11 |
| Spindelkylning | Luft |
| Spindelvarv | 300–11 000 rpm |
| Spindelnoggrannhet | Radiell <0,03 mm; axiell <0,01 mm |
| Positioneringsnoggrannhet | 0,05 mm |
| Styckande foder | 300–2000 mm/min |
| Format | G-kod, .nc, .ncc, .tab, .txt |
| Gränssnitt | LPT; LPT-LPT och LPT-USB kablar |
| Strömförsörjning | 220 V |
| Enhetens vikt | 28 kg |
| Nödstopp | Ja |
| Bordsmått | 320 × 530 mm |
| Objektets maximala höjd | 75 mm |
| Z-axelsond | Autokontroll ingår |
| Extremer | Efter 2 per axel |
| Fjärde axeln | 4 styrenhet - axiell; valfri bilaga |
Maskin och utrustning av denna version
- CNC 3040 Z-DQ fräsmaskin med 4-axelstyrenhet och 500 W spindel
- Gränslägesbrytare
- Z-axelsond
- Strömkabel
- LPT-USB och LPT-LPT kablar
- Monteringsnycklar
- Klämmor och monteringsfästen
- Användarmanual på polska
Frågor inför köp
Vad är arbetsområdet för fräsmaskinen?
300 × 400 × 75 mm.
Vilken spindel användes?
500 W.
Hur kommunicerar styrenheten?
LPT; LPT-LPT och LPT-USB kablar.
Vilka möjligheter erbjuder den fjärde axeln?
4 styrenhet - axiell; valfri bilaga.
Vad får jag med maskinen?
CNC 3040 Z-DQ fräsmaskin med 4-axelstyrenhet och 500 W spindel; Gränslägesbrytare; Z-axelsond; Strömkabel; LPT-USB och LPT-LPT kablar; monteringsnycklar; Klämmor och monteringsfästen; Användarmanual på polska.
