- Information
Atomstack C4 Pro CNC-fräsmaskin + tillbehör
Tillgänglighet: Tillgängligt
Leveranstid: 48 timmar
Fraktkostnad: från 0.00 kr
Katalognummer: 10457
Producentkod: C4-Pro
Tillgänglighet:
EAN: 5907052594813
Produktens skick: Ny
Vikt: 15,00 kg
- Produktbeskrivning
- Produktrecensioner (0)

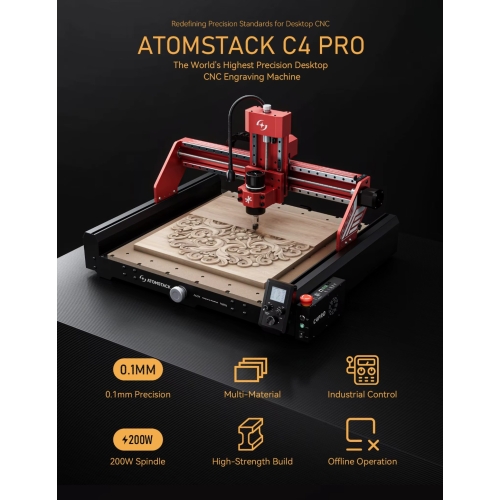

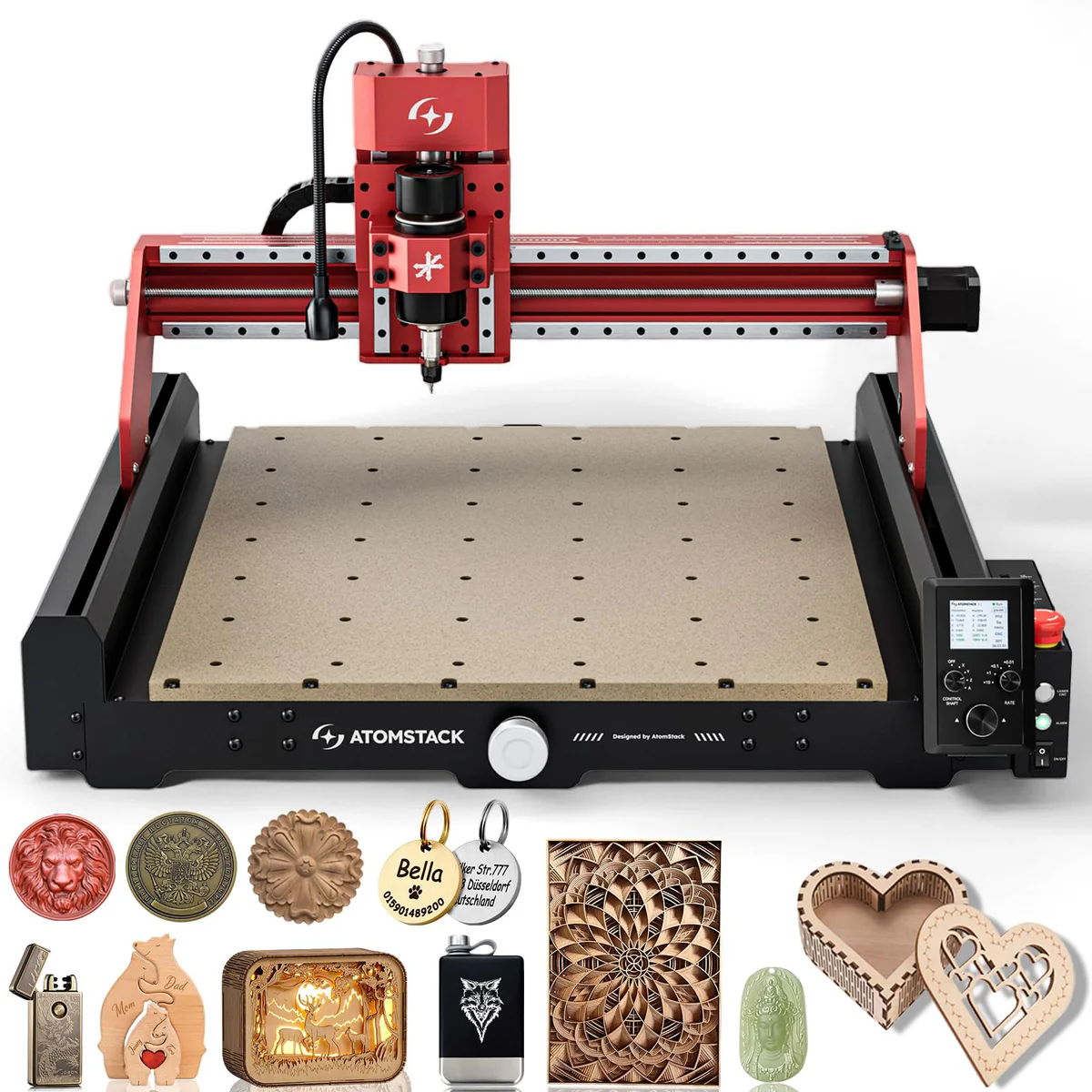

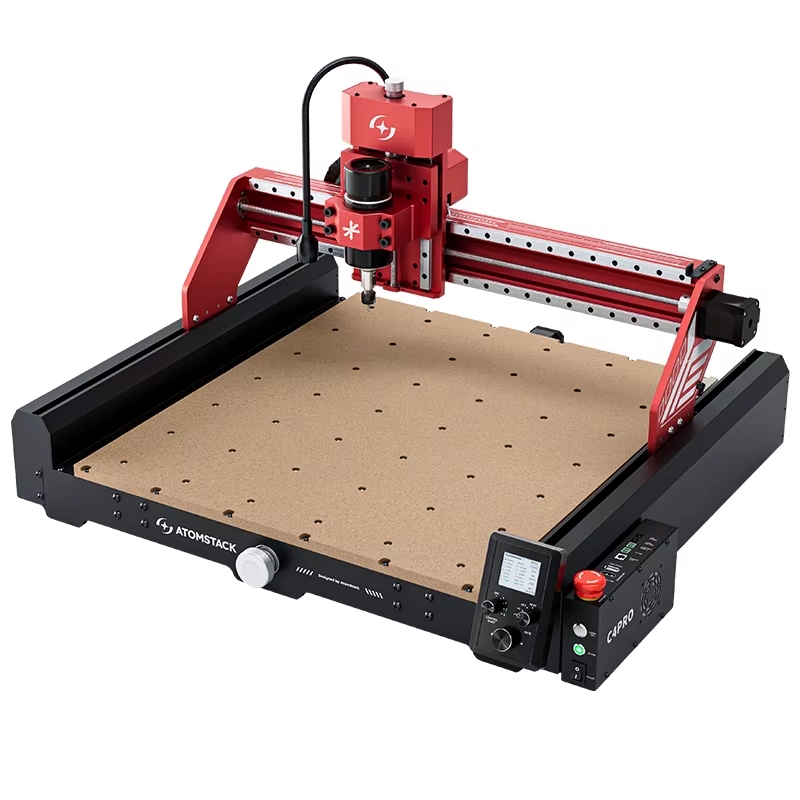

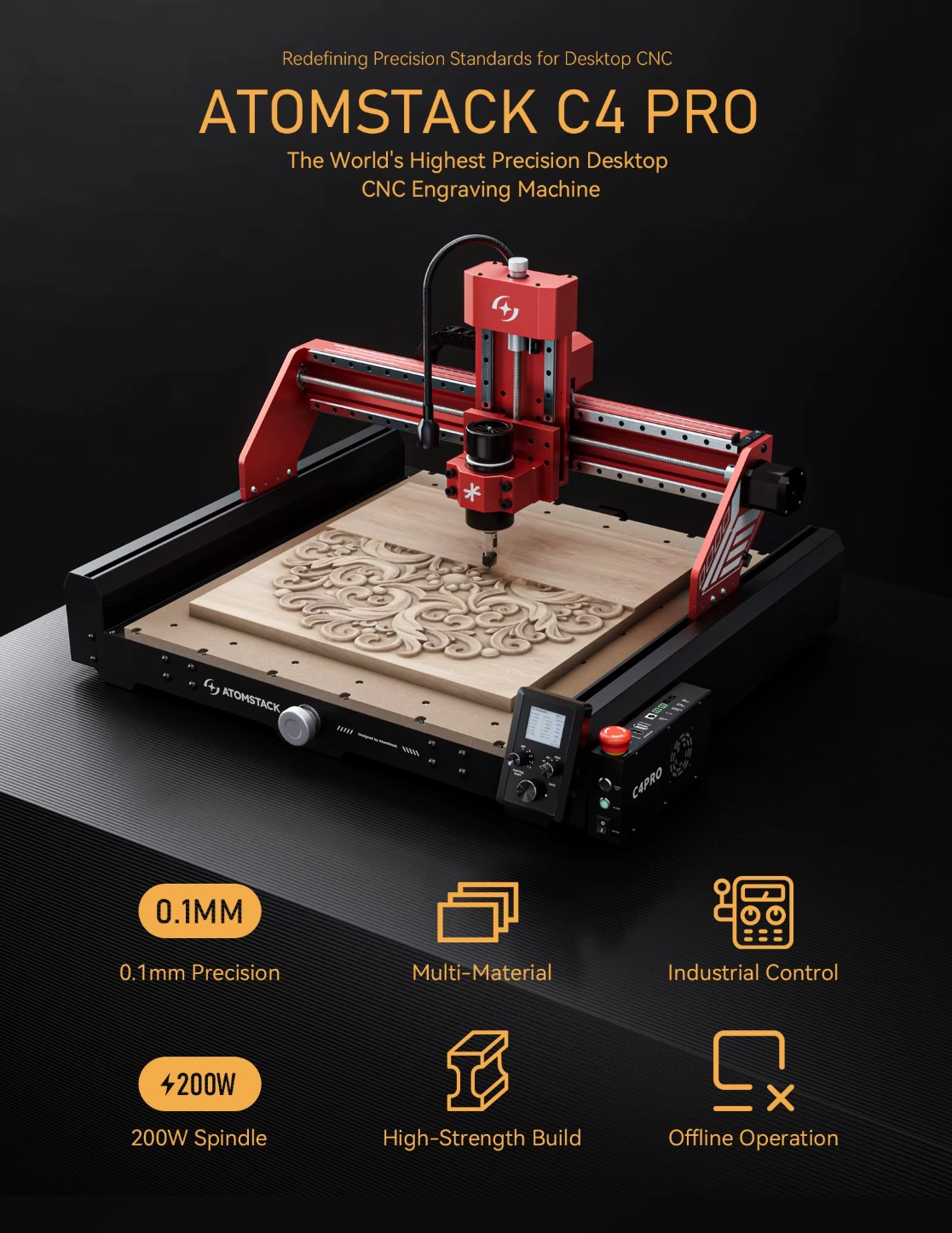

CNC-fräsmaskin Atomstack C4 PRO - 200 W, rekommenderat fält 400 × 400 × 90 mm
Linjära styrningar, dubbla mutterskruvar, verktygssond och offlinekontroll.
Förvandla din design till en färdig detalj
Fräsa konturer, fickor och gravera dina egna mönster. CNC-stationen ger dig friheten att skapa dekorationer, prototyper och tekniska element av material avsedda för maskinen.
Atomstack C4 PRO är en CNC-fräsmaskin med en 200 W-spindel och ett rekommenderat område av 400 × 400 mm och ett Z-område av 90 mm. Designen är designad för exakt styrning av små detaljer och projekt. Spindeln når upp till 12 000 rpm. X/Z-axlarna använder MGH12-guider och T8-dubbelmutterskruvar, och Y-axeln använder 16 mm-guider och T12-skruv. Den ursprungliga offline-kontrollern med en ratt tillåter manövrering vid maskinen, och sonden hjälper till att bestämma verktygets position.
Du kan implementera enskilda projekt och upprepa de förberedda vägarna i efterföljande beställningar. Med din egen fräsmaskin kan du utöka din verkstad med mekanisk fräsning och personalisering.
Fräsning och gravering på C4 PRO
De viktigaste fördelarna
Fräsning och gravering från din egen design
Den medföljande konfigurationen har en 200 W-spindel. Du kan gå från reklamelement och dekorationer till prototyper och specialtillverkade delar.
Styr verktyget längs konturen
X- och Z-axlarna har MGH12 linjära styrningar och T8 skruvar, och Y-axeln är utrustad med 16 mm styrningar och T12 skruv. Din egen CNC-station ger dig friheten att göra efterföljande versioner av detaljerna och upprepa förberedda banor.
Drift direkt vid fräsmaskinen
Den ursprungliga offline-kontrollenheten med en ratt låter dig observera och korrigera positionen och kontrollera spindelns tillstånd vid enheten. Detta är praktiskt för efterföljande projekt och arbete med små detaljer i studion.
Centrering och fältkontroll
Fyrpunktscentrering hjälper till att bestämma mittpunkten för ett runt föremål efter kalibrering. Du kan använda ytterligare kontrollalternativ för element med olika geometrier.
Verkstad med möjlighet till utbyggnad
Styrningen möjliggör gemensam drift av XYZ och den fjärde axeln. Grundfräsmaskinen förblir XYZ-stationen och du kan anpassa ytterligare konfiguration till utvecklingen av dina projekt.
Format för dina egna projekt
XY-serien är 420 × 420 mm, med ett rekommenderat arbetsområde på 400 × 400 mm. Du kan implementera enskilda projekt, prototyper och korta serier.
Verktyg, konturer och detaljförberedelse
Relief och färdiga bearbetningsexempel
Centrering och gravering av en rund detalj
Dekorativ relief i trä
Idéer för applikationer
Dekorationer och gravyr
Inskriptioner, ornament, reliefer och enskilda projekt.
Prototyper
Modeller och element för att kontrollera geometrin i din egen design.
Detaljer och korta serier
Konturer, fickor och delar tillverkade av förberedd G-kod.

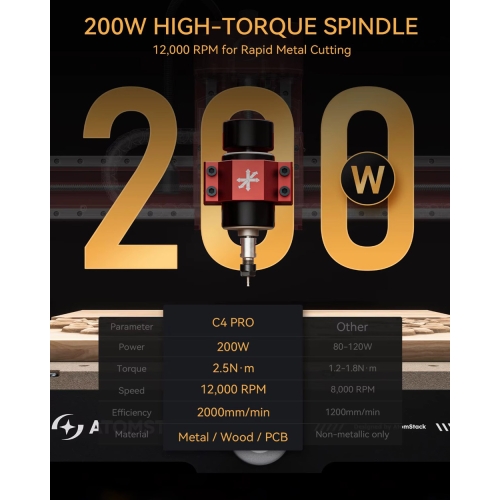

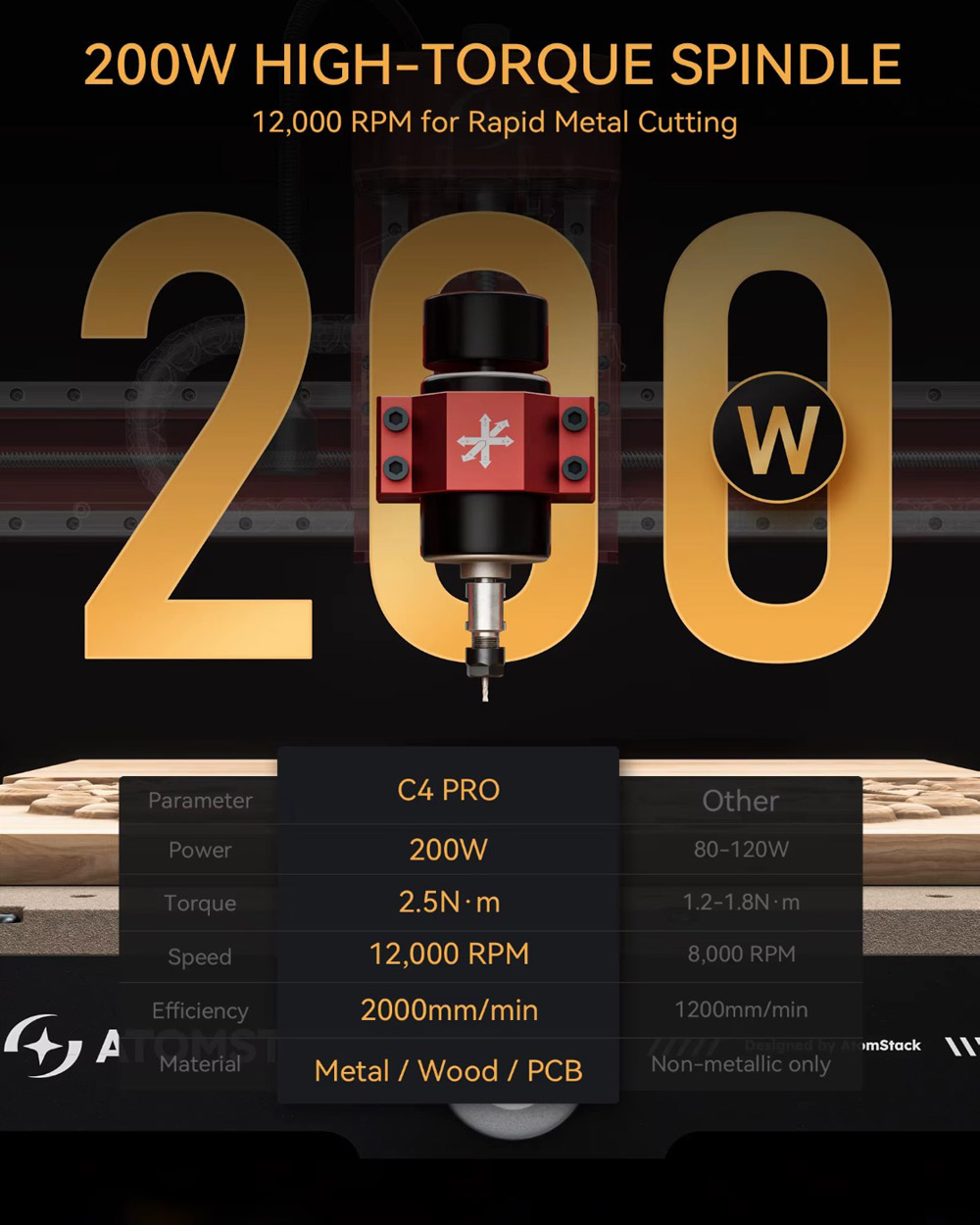

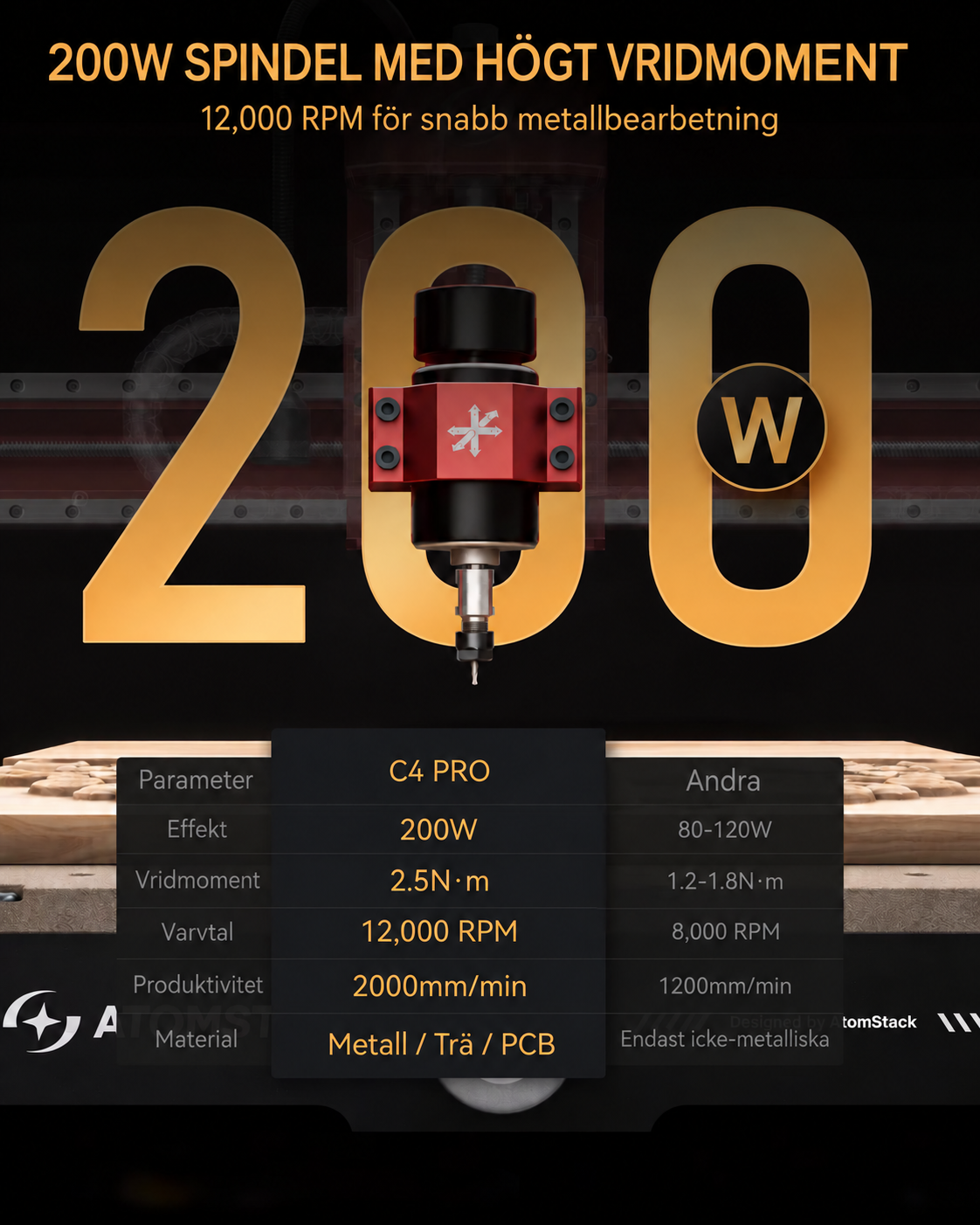

Spindel och verktyg
200 W och upp till 12 000 rpm
Den medföljande konfigurationen har en 200 W-spindel. Justering av spindelhastigheten ger dig kontroll över verktygets funktion. Maskinen styr fräsen längs preparerade banor och skapar konturer, fickor och gravering.
Du kan gå från reklamelement och dekorationer till prototyper och specialtillverkade delar.

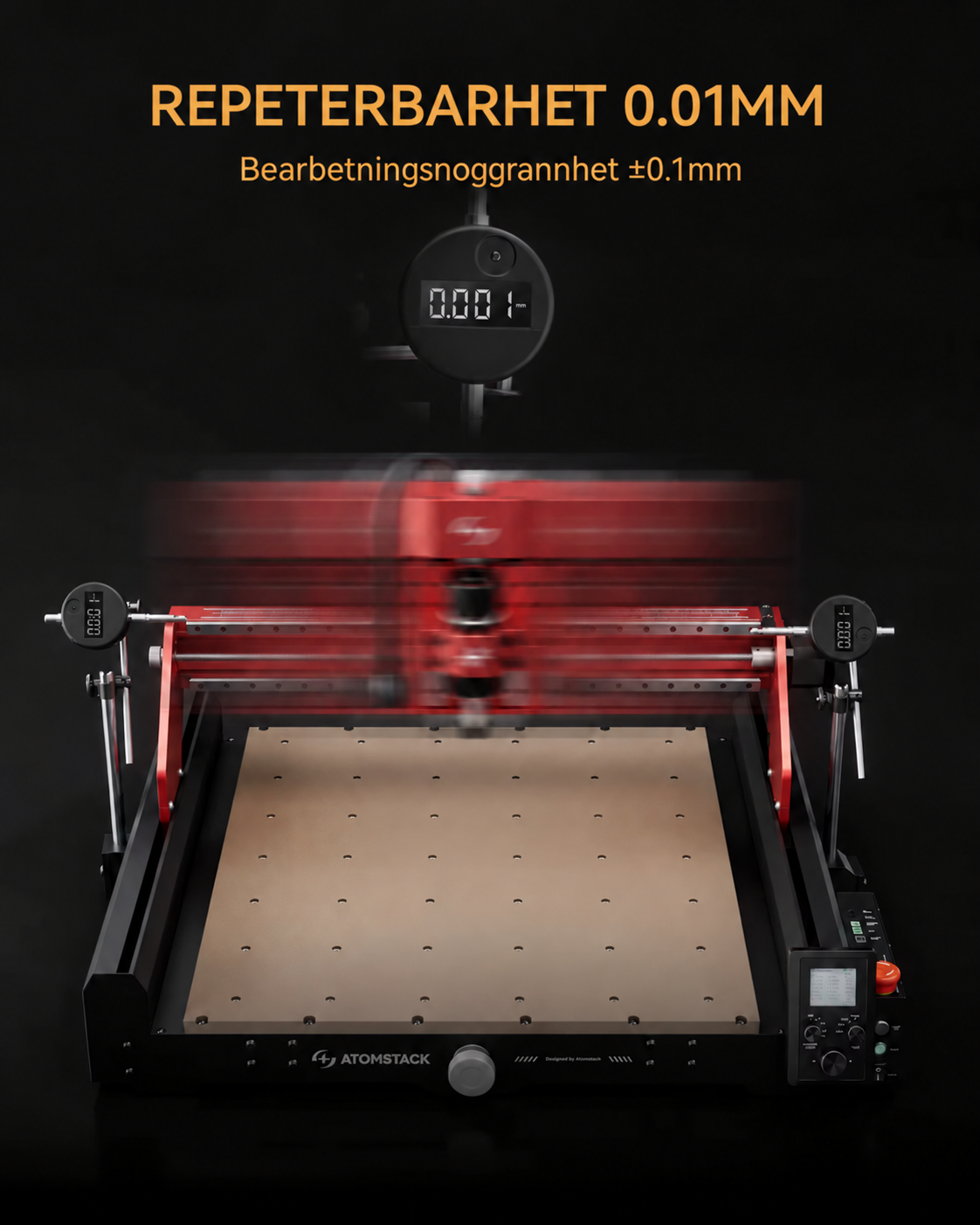

Mekanik
MGH12 och T8/T12 skruvar med dubbelmutter
X- och Z-axlarna har MGH12 linjära styrningar och T8 skruvar, och Y-axeln är utrustad med 16 mm styrningar och T12 skruv. De dubbla muttrarna är en del av rörelsens design. Ramen, skruvarna och styrningarna samverkar för att flytta axlarna. Denna struktur är grunden för fräsning genom design.
Din egen CNC-station ger dig friheten att göra efterföljande versioner av detaljerna och upprepa förberedda banor.

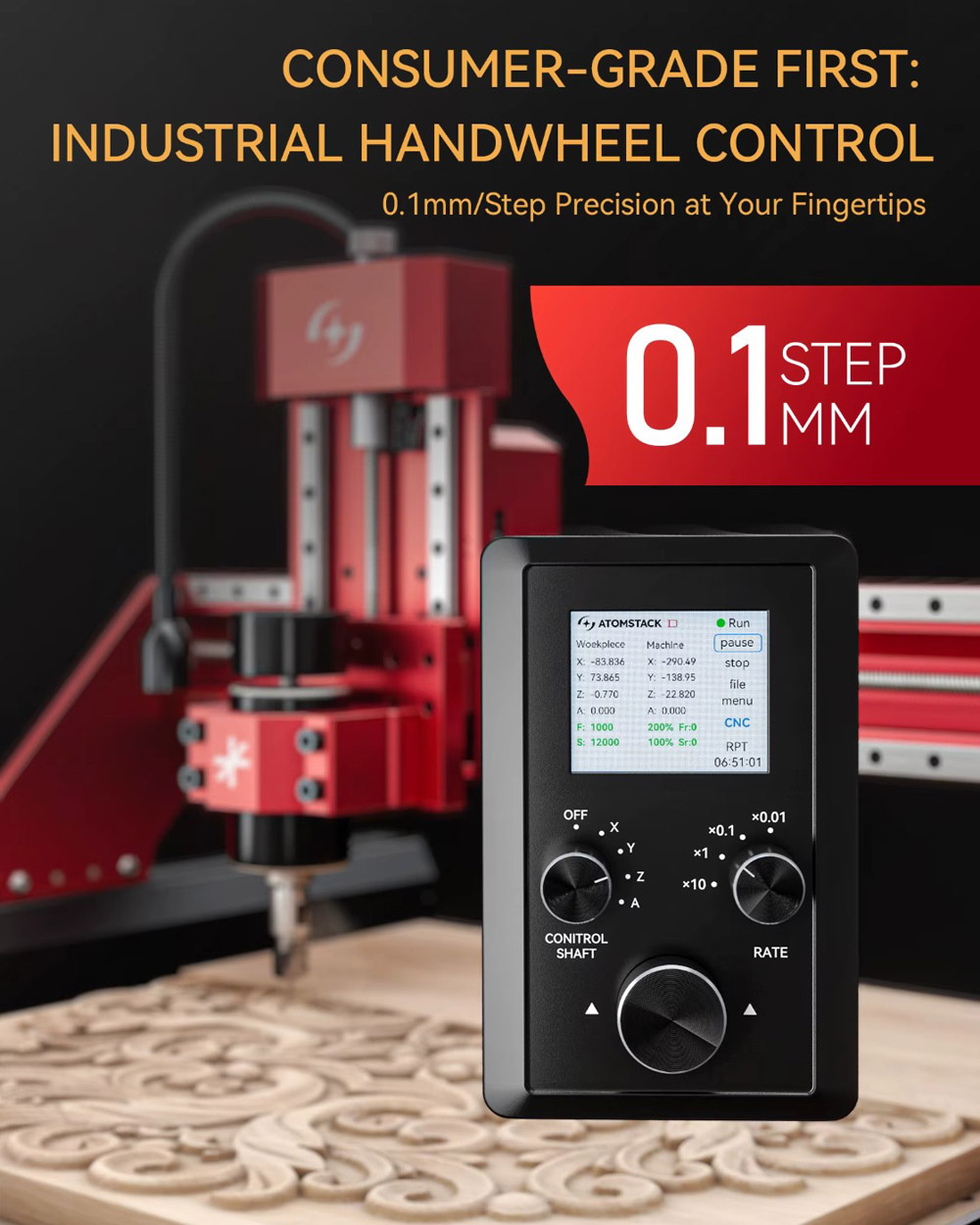

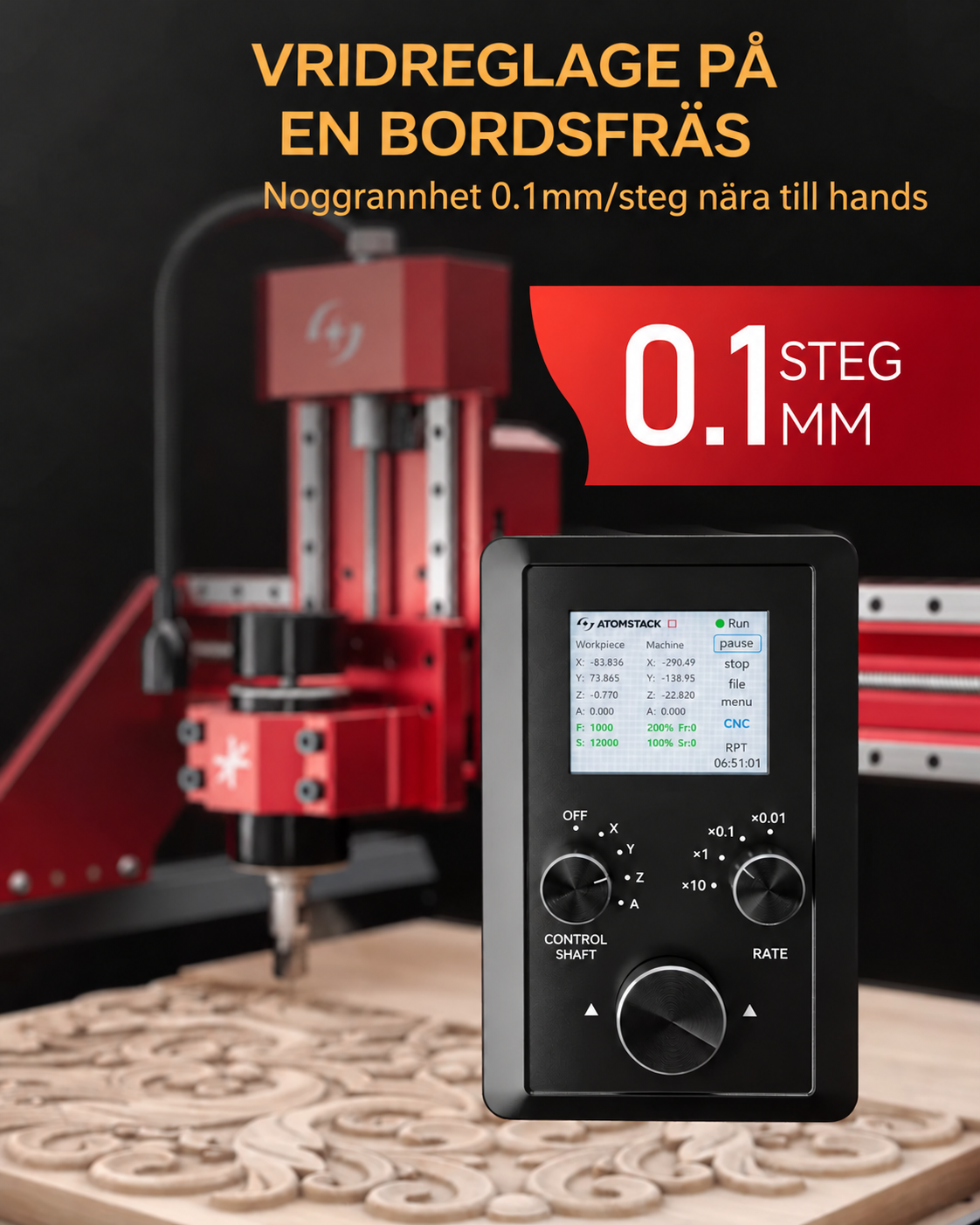

Offlinekontroller
Hantering av positioner och uppgifter vid maskinen

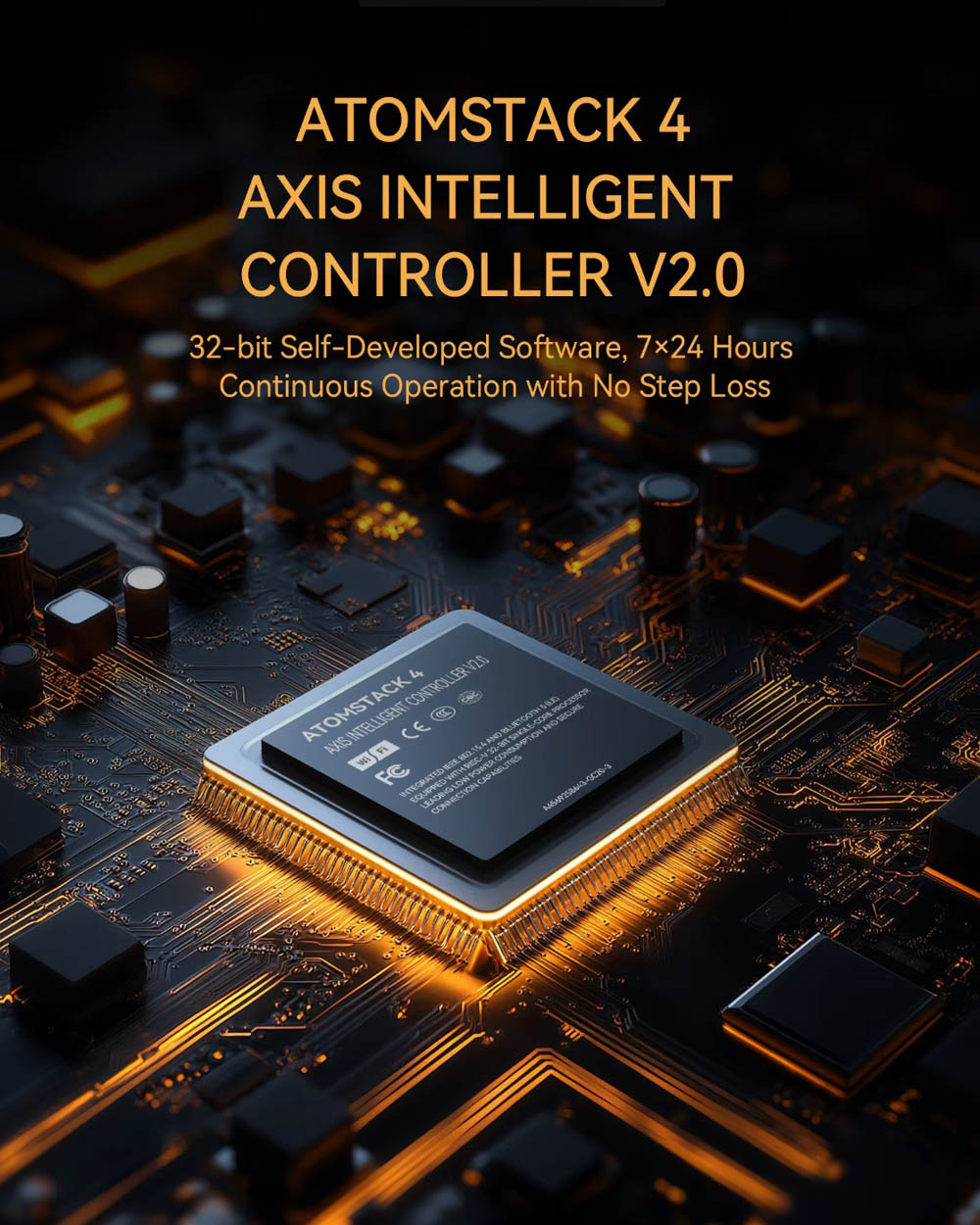

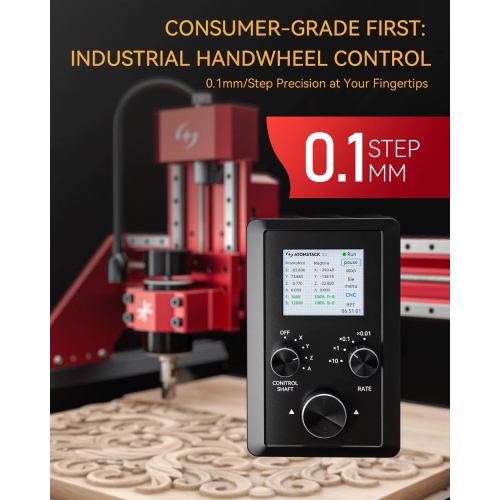

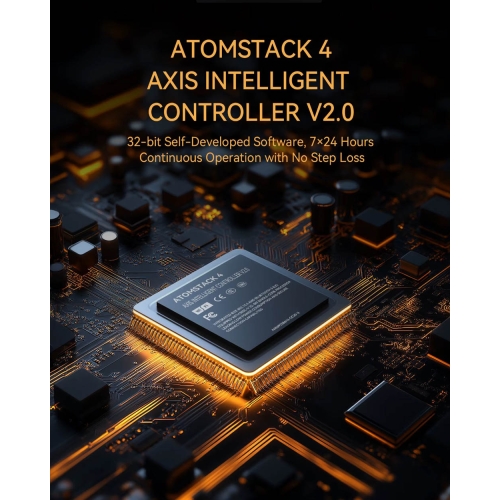

Den ursprungliga offline-kontrollenheten med en ratt låter dig observera och korrigera positionen och kontrollera spindelns tillstånd vid enheten. 32-bitars moderkort och chipisolering är kontrollelement. Offline-styrenheten ger dig tillgång till position och hantering av uppgiften vid maskinen. Vredet gör det enkelt att styra rörelsen.
Detta är praktiskt för efterföljande projekt och arbete med små detaljer i studion.

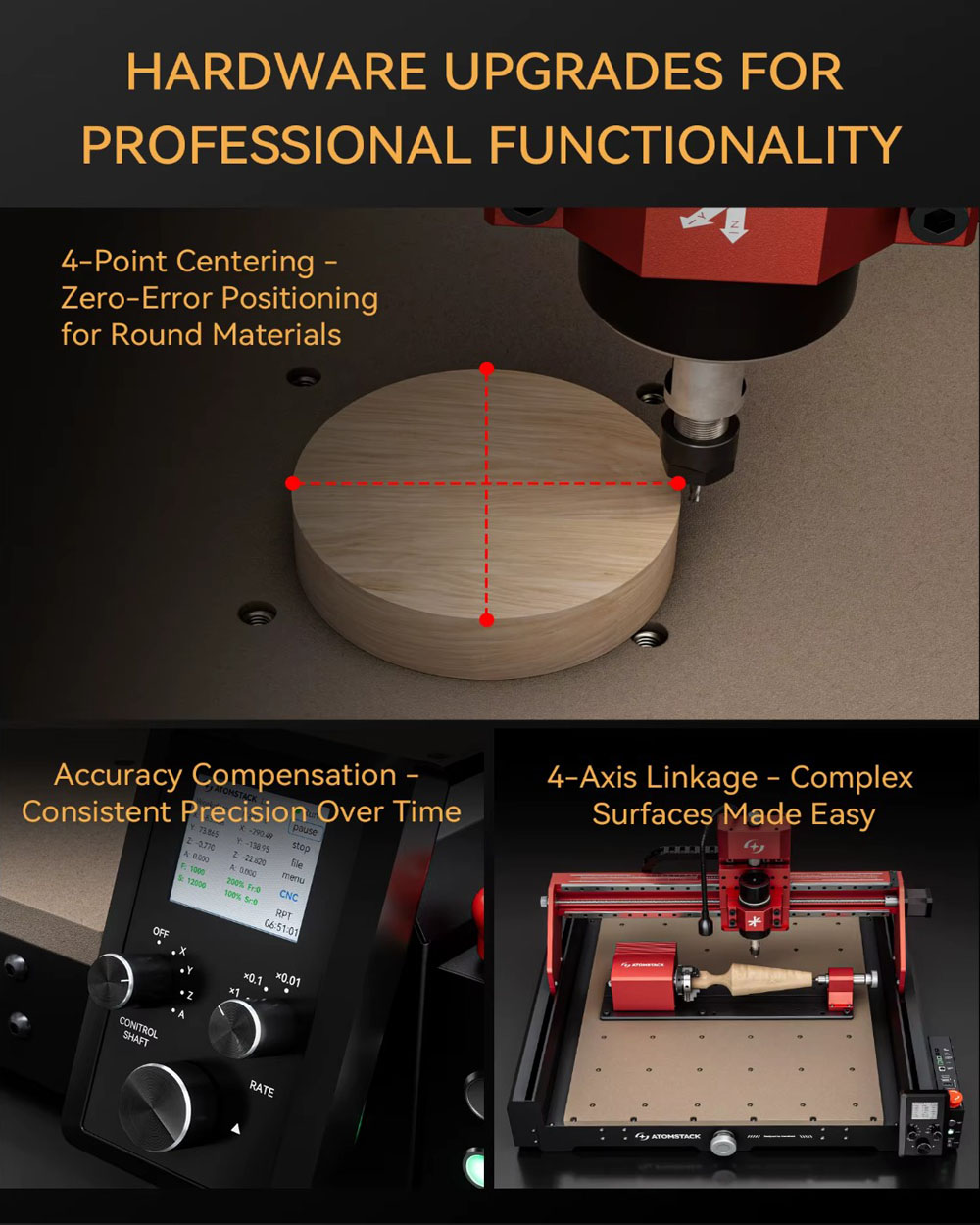

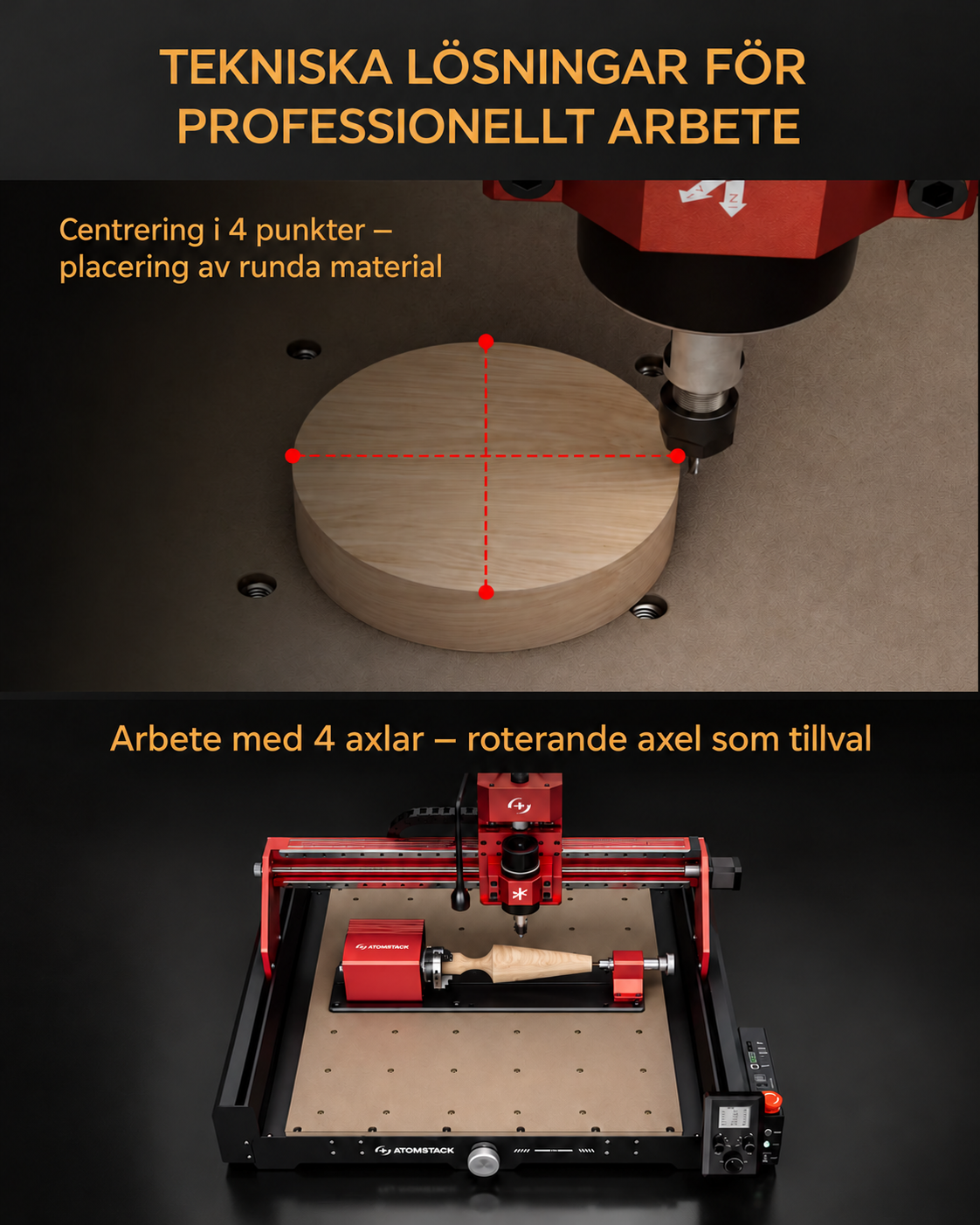

Ställa in funktioner

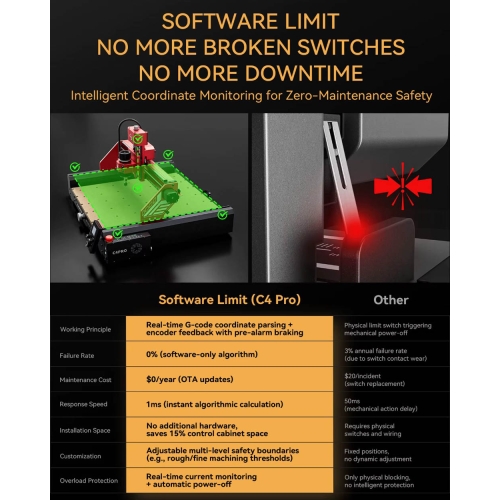

Fyrpunktscentrering, kompensation och limit

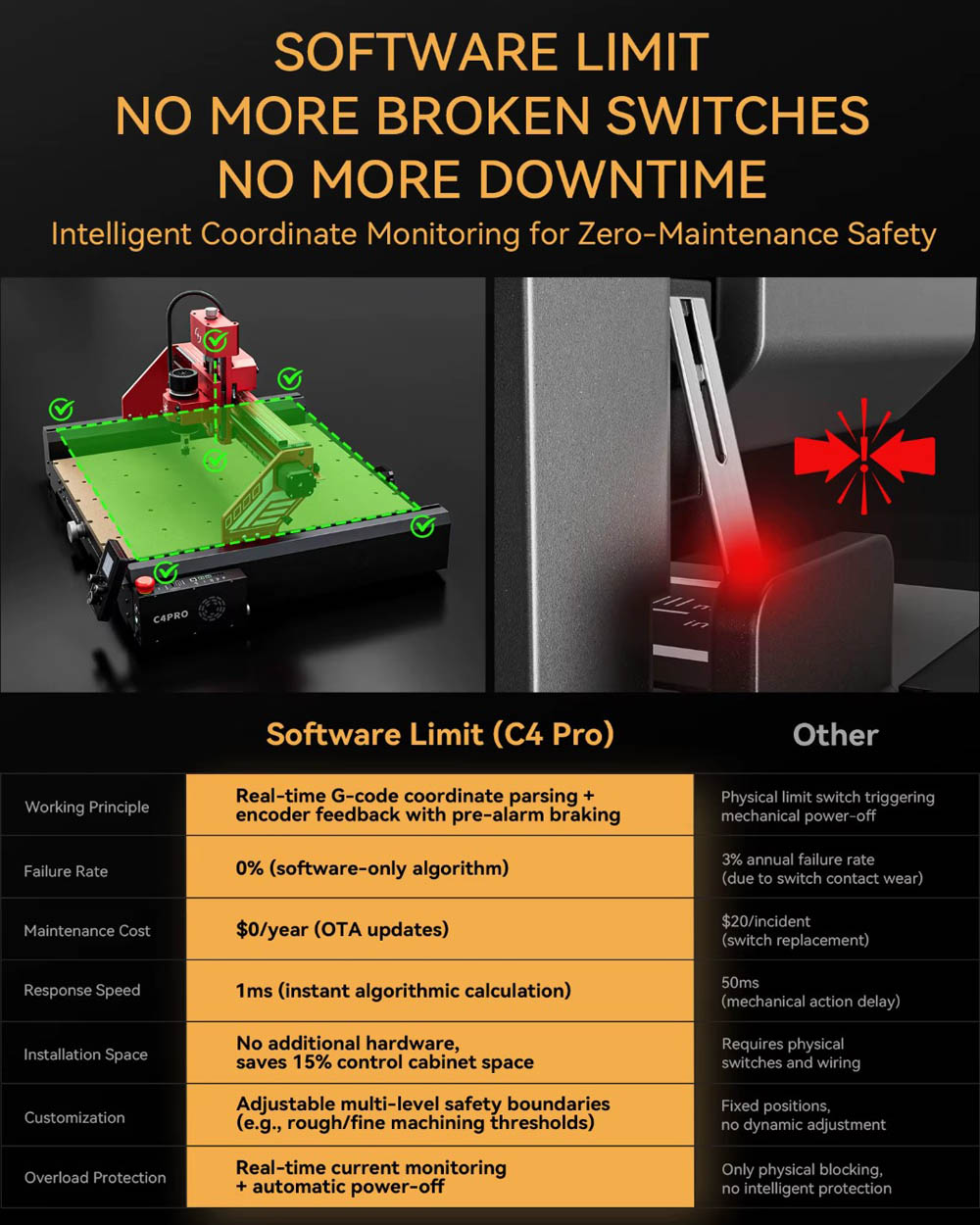

Fyrpunktscentrering hjälper till att bestämma mittpunkten för ett runt föremål efter kalibrering. Kompensation låter dig korrigera parametrarna för rörelsesystemet. Fyrpunktscentrering, kompensation och mjukvarufältsgränser stödjer projektledning. Dessa funktioner gör det lättare att placera ditt arbete i förhållande till ditt föremål.
Du kan använda ytterligare kontrollalternativ för element med olika geometrier.
Den fjärde axeln och gränssnitt
Möjlighet till expansion till lämplig konfiguration
Styrningen möjliggör gemensam drift av XYZ och den fjärde axeln. Fyraxlig styrning öppnar möjligheten att lägga till ett roterande redskap. Den valfria förlängningen utökar omfattningen av projekten till att omfatta bearbetning kring detaljen.
Grundfräsmaskinen förblir XYZ-stationen och du kan anpassa ytterligare konfiguration till utvecklingen av dina projekt.

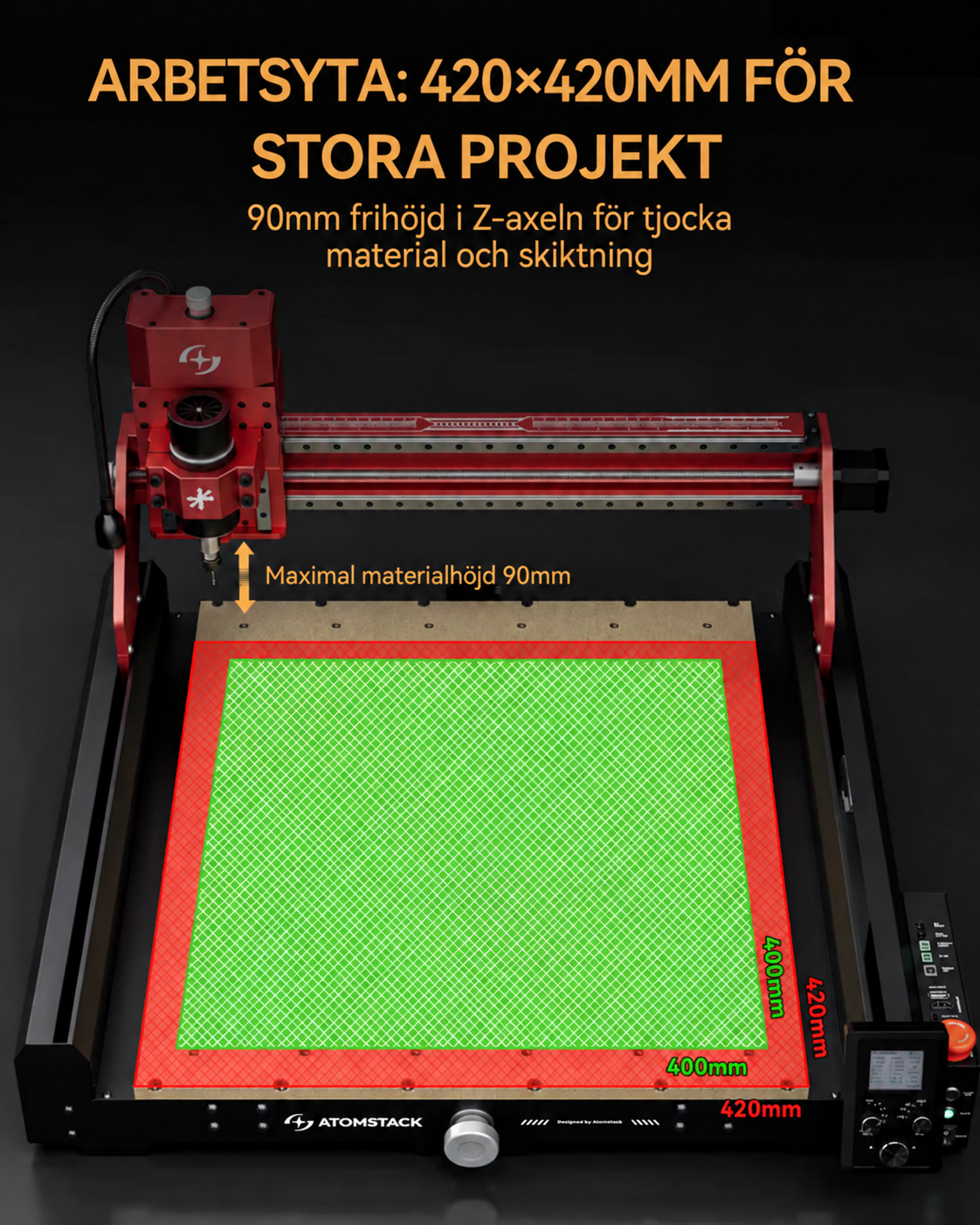

Fält och position
Rekommenderad 400 × 400 mm och Z-serie 90 mm

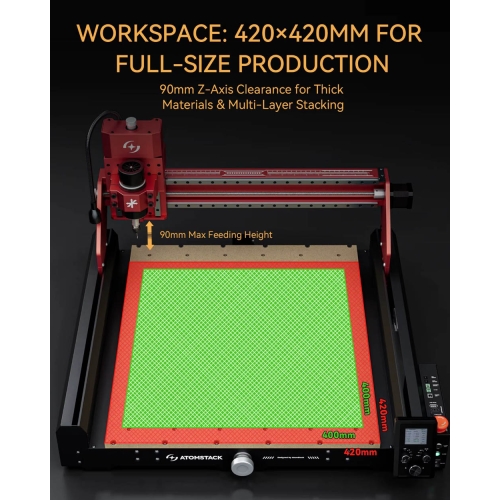

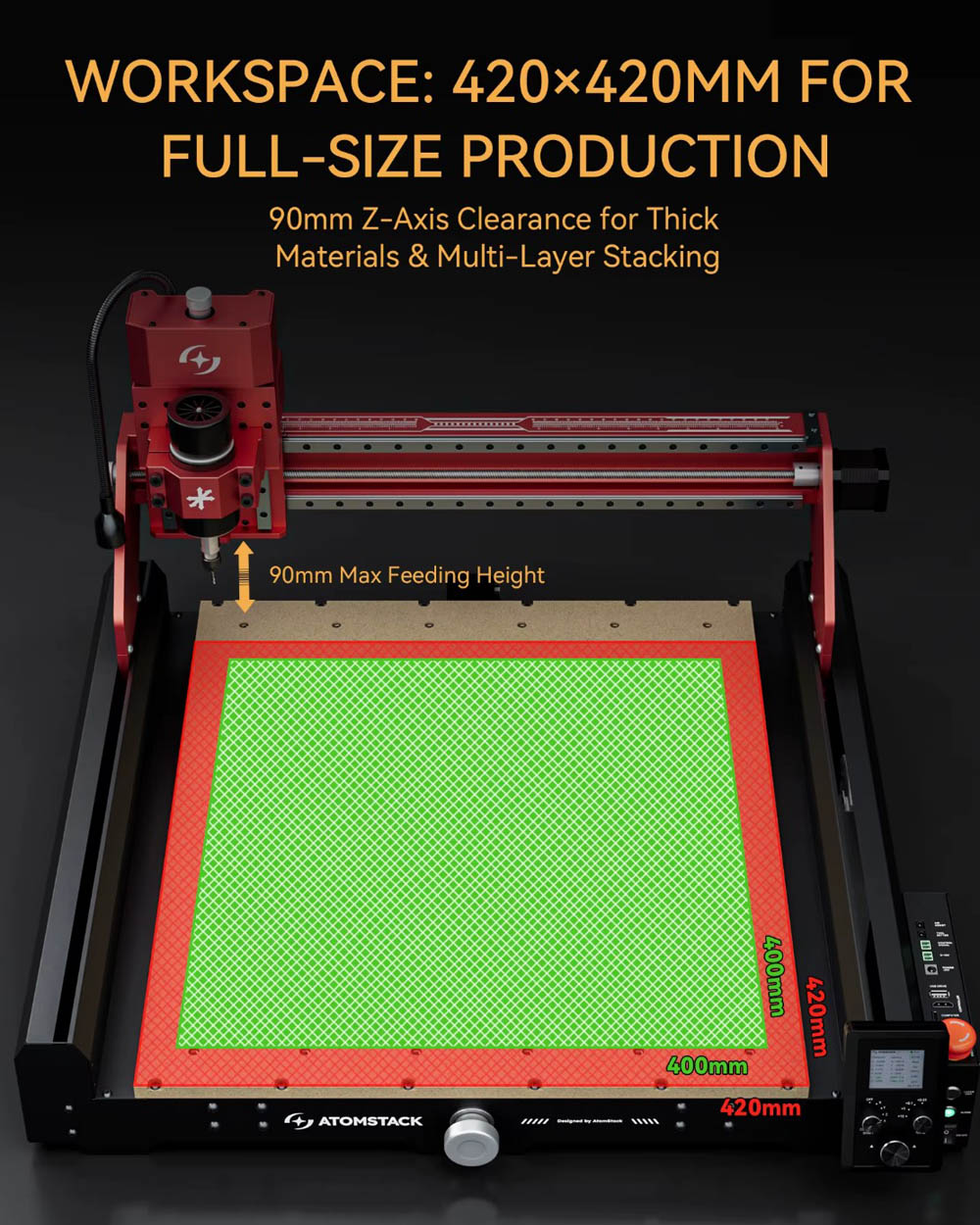

XY-serien är 420 × 420 mm, med ett rekommenderat arbetsområde på 400 × 400 mm. Z-serien är 90 mm. Det tillgängliga fältet ger plats för dekorationer, gravyr och smådelar. Den kompakta designen gör det lättare att organisera verkstaden.
Du kan implementera enskilda projekt, prototyper och korta serier.

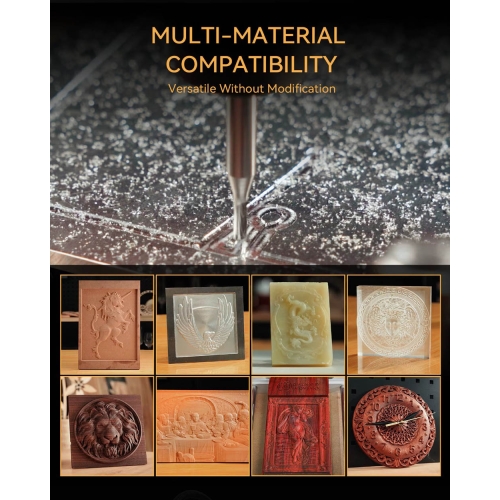

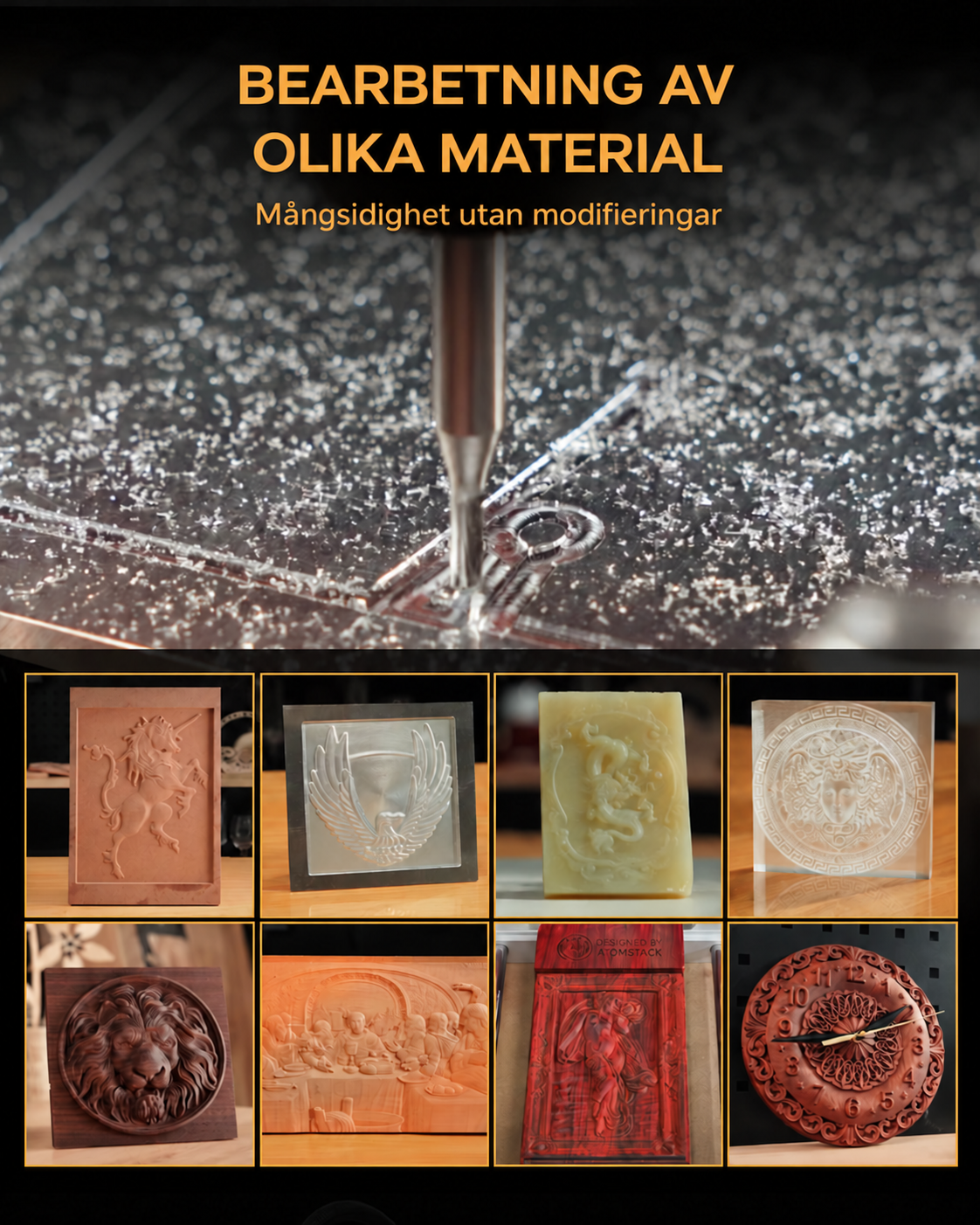

Material för dina projekt
Trä och plast
- Trä, akryl, plast, PVC och POM.
PCB
- Förberedelse av mekaniska banor och hål med djup- och dammborttagningskontroll.

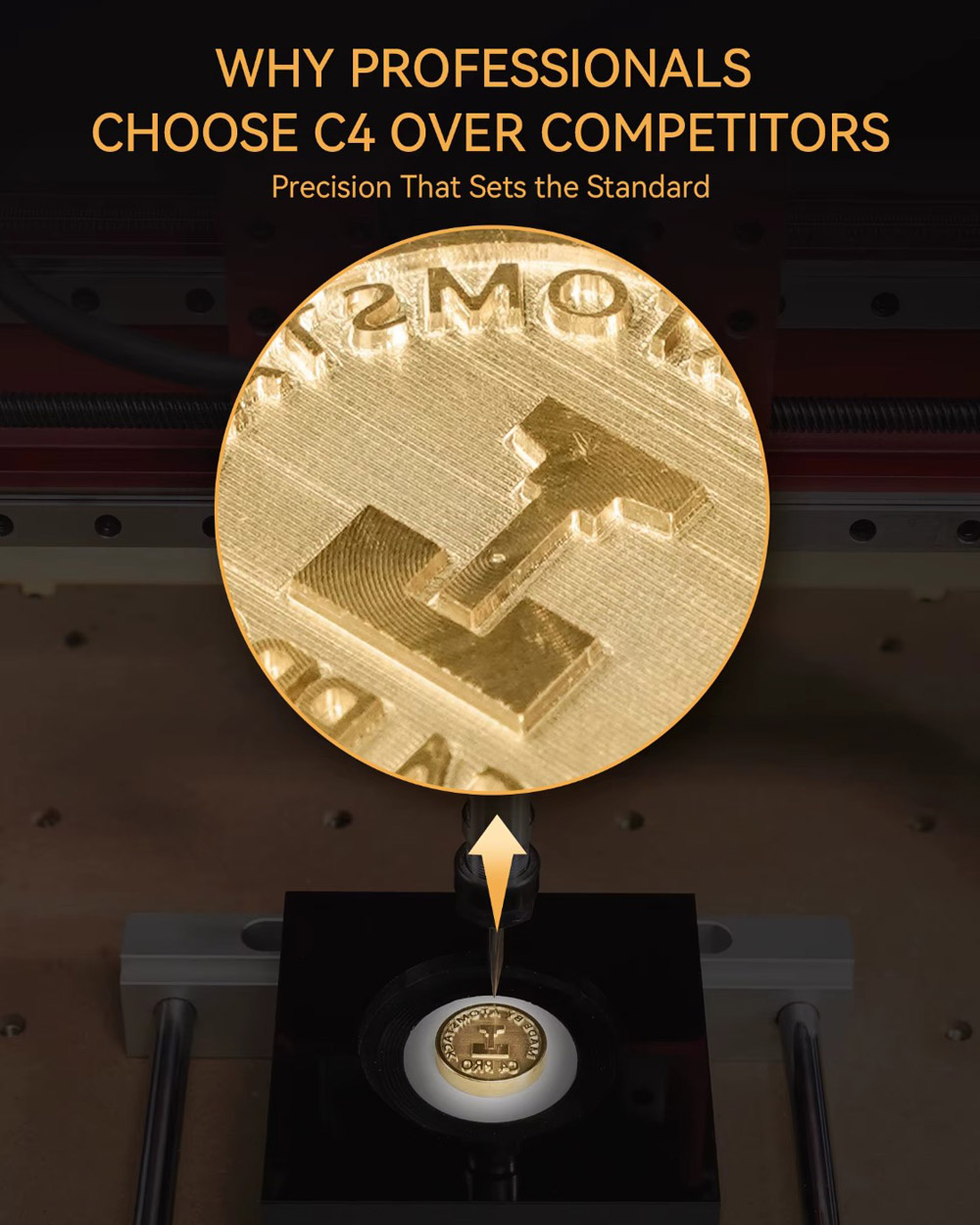

Utvalda metaller
- Aluminium och mässing, inklusive stansgravering - i operationer som är lämpliga för kraft, skärare och montering.
Implementeringsexempel
Programvara och kontroll
Ljus, UGS, ioSender och kodförberedelse
Kontrollkonfiguration: PC-mjukvara/offlinekontroller. Styrningen kopplar ihop det förberedda projektet med enhetsdrift och uppgiftsparametrar.
Dina egna filer låter dig implementera enskilda projekt, förbereda efterföljande versioner av detaljen och återgå till den valda geometrin för efterföljande beställningar.
Vad vinner du i det dagliga arbetet?
Förvandla din design till en färdig detalj
- Dekorationer och gravyr — Inskrifter, ornament, reliefer och enskilda projekt.
- Prototyper - Modeller och element för att kontrollera geometrin i din egen design.
- Detaljer och korta serier — Konturer, fickor och delar tillverkade av förberedd G-kod.
- Egna projekt — Frihet att slutföra beställningar enligt din egen grafik eller geometri.
- Efterföljande beställningar — Möjlighet att utöka utbudet med nya produkter och korta serier.
Mönster i olika material
Tekniska data
| Parameter | Värde |
|---|---|
| Märke/modell | Atomstack C4 PRO |
| Spindelkraft | 200 W; expansion till 500 W valfritt |
| Spindelvarv | För 12 000 rpm |
| Rekommenderat XY-fält | 400 × 400 mm |
| Givet XY yta | 420 × 420 mm |
| Z-intervall | 90 mm |

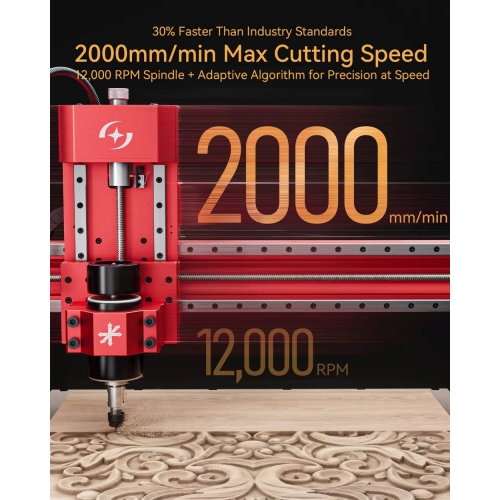

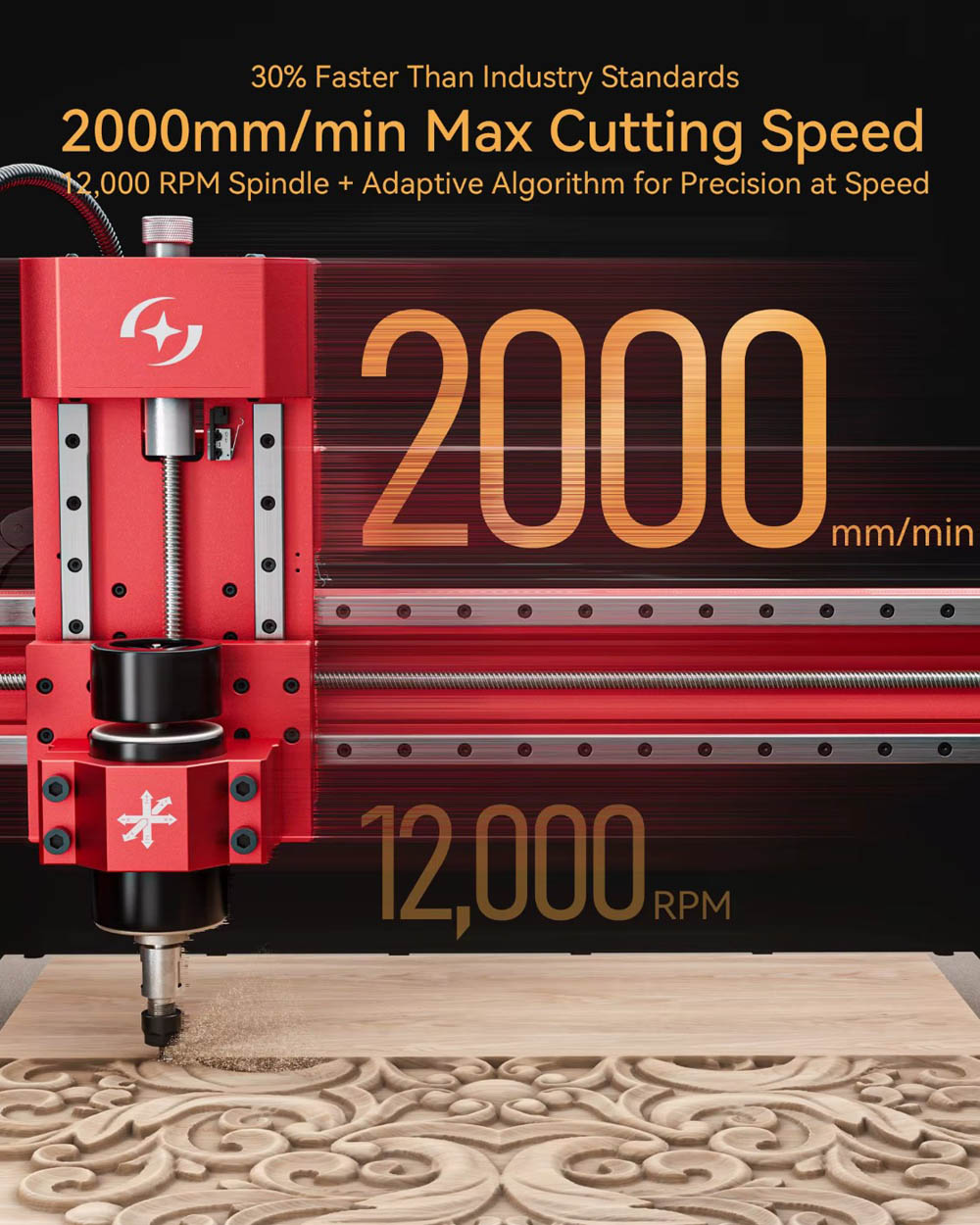

| Maximal matning för CNC-bearbetning | 2000 mm/min |

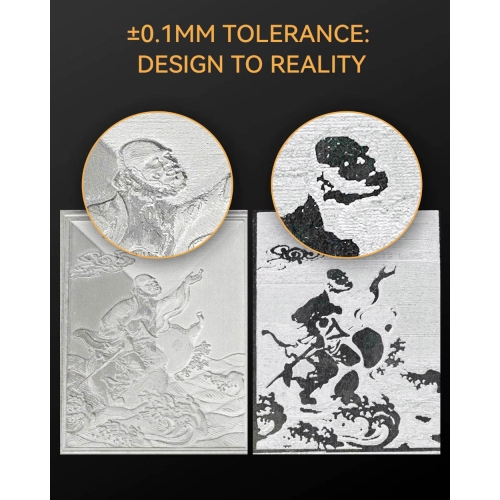

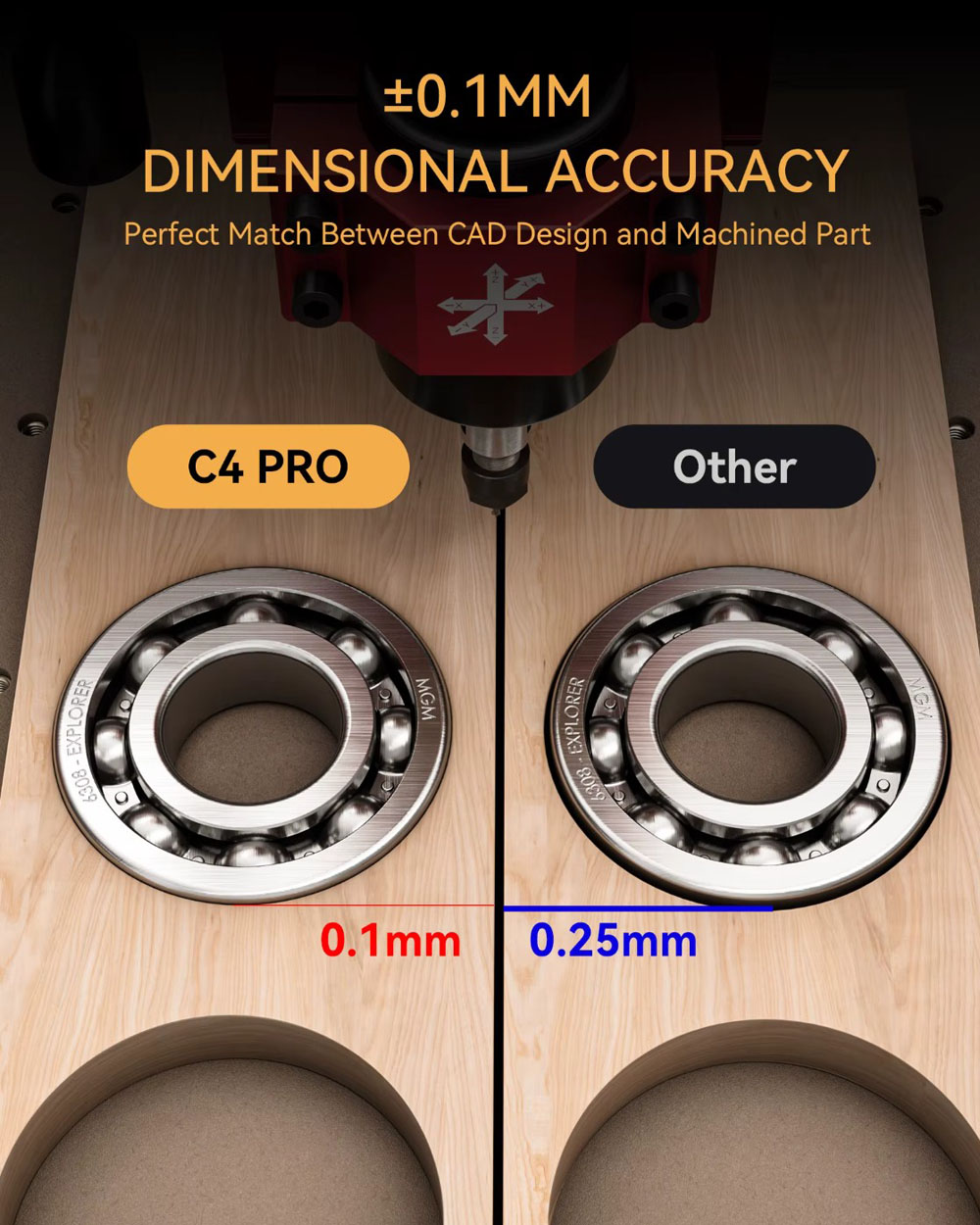

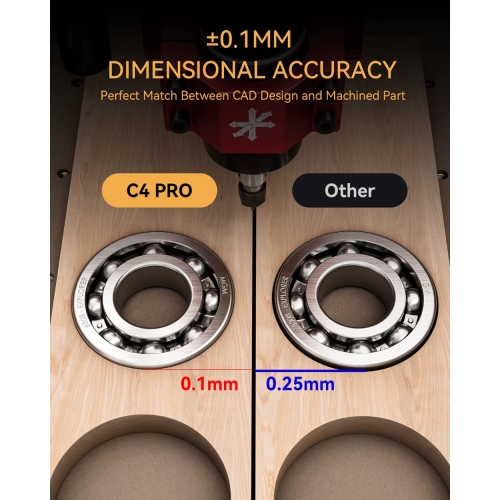

| Positionering | ±0,1 mm |

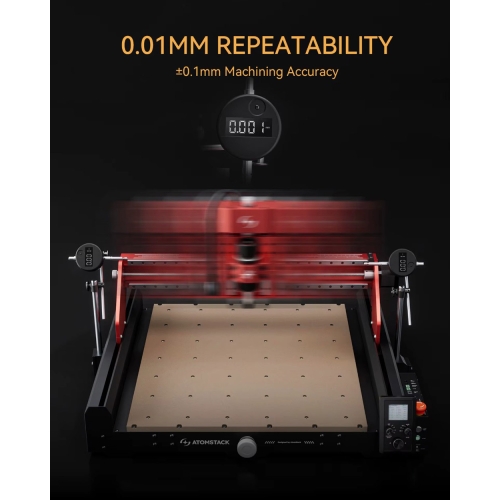

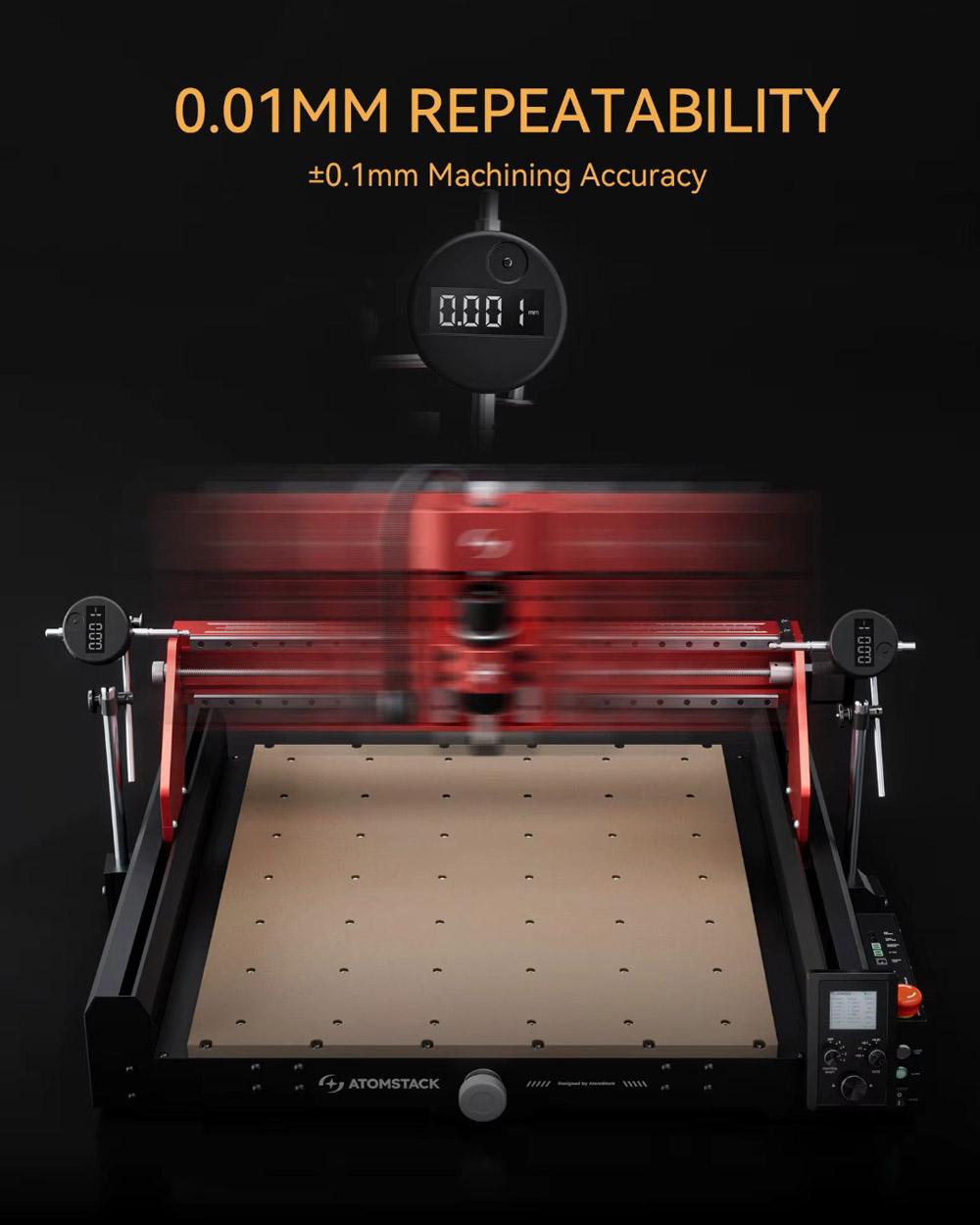

| Repeterbarhet | 0,01 mm |
| Rörelse | Linjära styrningar och dubbla mutterskruvar |
| Kör X/Z | MGH12; T8 skruvar |
| Kör Y | Linjär axel 16 mm; skruv T12 |
| Produktens mått | 631 × 423 mm |
| Fältgräns | Programmatisk |
| Kontrollera | PC-mjukvara/offlinekontroller |
| Verktygsinställning | El eller manuell |
| Fyrpunktscentrering | Stöds |
| Fjärde axeln | Valfri bilaga; 4 axiell styrning |
C4 PRO utrustning
- Atomstack C4 PRO CNC-fräs med 200 W spindel
- Användarmanual på polska
- Monteringstillbehör
- Frässats
- Z-axelsond
- Ström- och anslutningskabel
- Offlinekontroller
Frågor inför köp
Vad är arbetsområdet för fräsmaskinen?
400 × 400 mm.
Vilken spindel användes?
200 W; expansion till 500 W valfritt.
Hur kommunicerar styrenheten?
PC-mjukvara/offlinekontroller.
Vilka möjligheter erbjuder den fjärde axeln?
Valfri bilaga; 4 axiell styrning.
Vad får jag med maskinen?
Atomstack C4 PRO CNC-fräsmaskin med 200 W spindel; Användarmanual på polska; Monteringstillbehör; Frässats; Z-axelsond; Ström- och anslutningskabel; Offlinekontroller.
